Introdução: não basta funcionar, precisa resistir
Umidade alta, jatos d'água na limpeza, maresia, poeira mineral, vibração e produtos químicos. Em boa parte da indústria do Nordeste, essa é a condição normal de trabalho — e não a exceção.
Para redes de até 200A, que alimentam desde ferramentas e iluminação até transportadores e bombas, a escolha do ponto de energia deixa de ser detalhe de projeto. Material errado significa corrosão precoce, falha, parada não programada e, no limite, acidente com choque elétrico.
Este guia reúne os critérios que realmente pesam na hora de especificar tomadas e painéis para esses ambientes.
A tripla ameaça de um ambiente agressivo
Antes de escolher qualquer componente, vale entender contra o que ele vai trabalhar:
- Água e umidade: o principal vetor de corrosão e de curto-circuito. O conjunto precisa ser hermético, não apenas "fechado".
- Poeira e resíduos minerais: partículas finas entram por invólucros mal vedados, acumulam e provocam arco elétrico, sobreaquecimento e desgaste.
- Agressão mecânica e química: vibração e impacto exigem resistência mecânica; acidez, alcalinidade e produtos de beneficiamento degradam plásticos e metais comuns.
Critério 1: grau de proteção IP
O IP (Ingress Protection) é o parâmetro mais importante nesses ambientes. São dois dígitos: o primeiro para sólidos (0 a 6), o segundo para líquidos (0 a 9K).
- IP65: protegido contra poeira e jatos d'água. Uso geral industrial, em área coberta.
- IP67: vedação total contra poeira e resistência à imersão temporária. É o mínimo recomendado para áreas de lavagem, subsolo úmido e locais com risco de alagamento.
- IP68: submersão contínua, nas condições definidas pelo fabricante.
Critério 2: resistência a impacto IK
O IK mede quanto impacto o invólucro aguenta, numa escala de IK00 a IK10. É o que evita que a carcaça se rompa e exponha partes energizadas quando cai uma ferramenta ou passa um equipamento perto.
Para área industrial pesada, IK08 ou superior é o padrão de mercado.
Critério 3: material de construção
Aço carbono enferruja rápido em ambiente úmido e salino. As opções que se sustentam são:
- Termoplásticos de engenharia (ABS, PA6): resistentes à corrosão, leves, com boa resistência a UV e bom desempenho de impacto. É a construção da linha SPEED PRO da Famatel, com IK08.
- Aço inoxidável: excelente em ambiente quimicamente agressivo, com atenção ao custo e ao aterramento.
O ponto de energia na prática: tomada e painel
Tomadas e plugues industriais SPEED PRO
A tomada é a interface entre a rede fixa e o equipamento móvel — ou seja, o ponto que mais sofre. O que observar na linha SPEED PRO:
- versões IP54 e IP67, sendo a IP67 a indicada para área molhada;
- IK08 para suportar o manuseio bruto do dia a dia;
- corpo em ABS e PA6, resistente a intempéries, óleo, graxa e corrosão;
- montagem rápida, com conexão do cabo em poucos minutos, o que reduz tempo de parada;
- contatos niquelados, que melhoram a transferência de energia e reduzem o aquecimento;

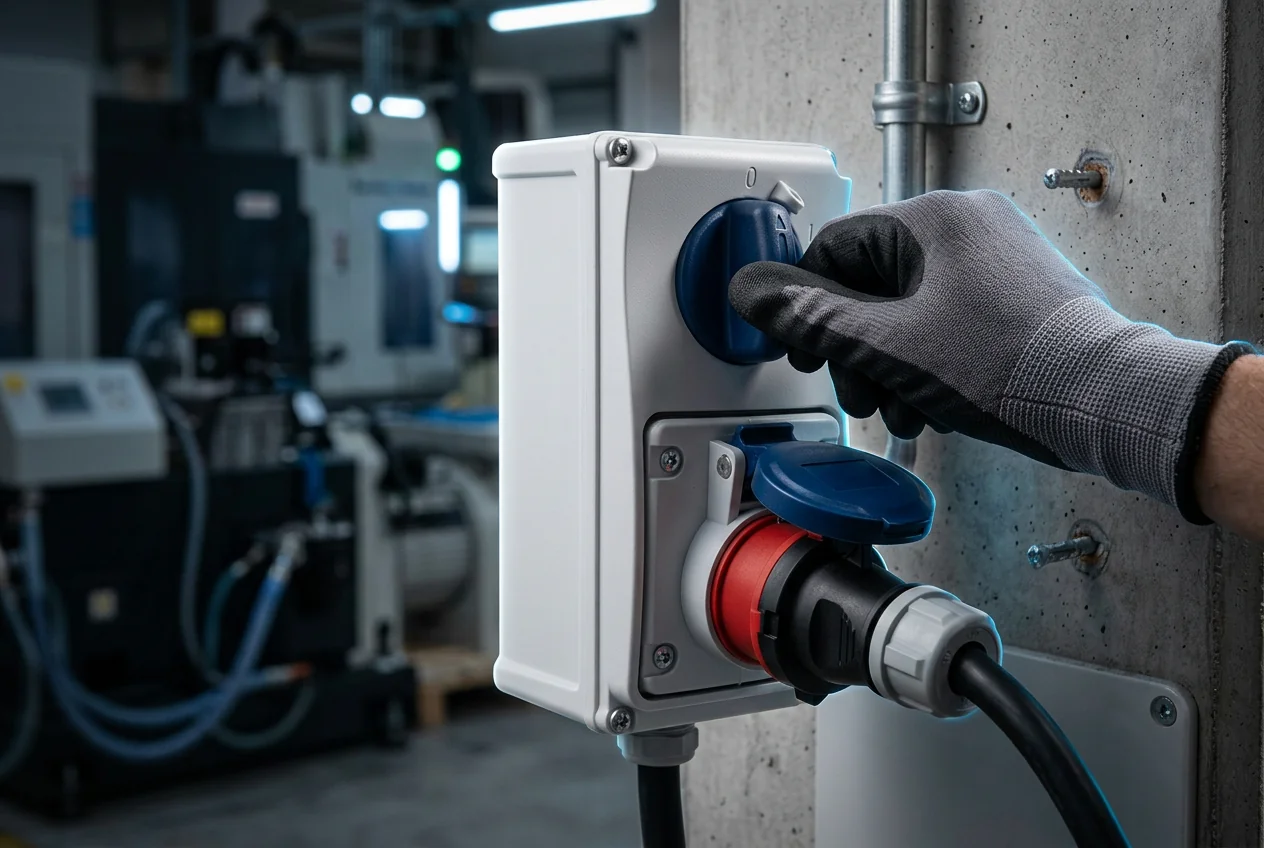

- versões com bloqueio mecânico, que impedem a desconexão sob carga.
Na hora de dimensionar, confira também a posição do pino-terra (clock hour) para garantir a compatibilidade de tensão conforme a IEC 60309.

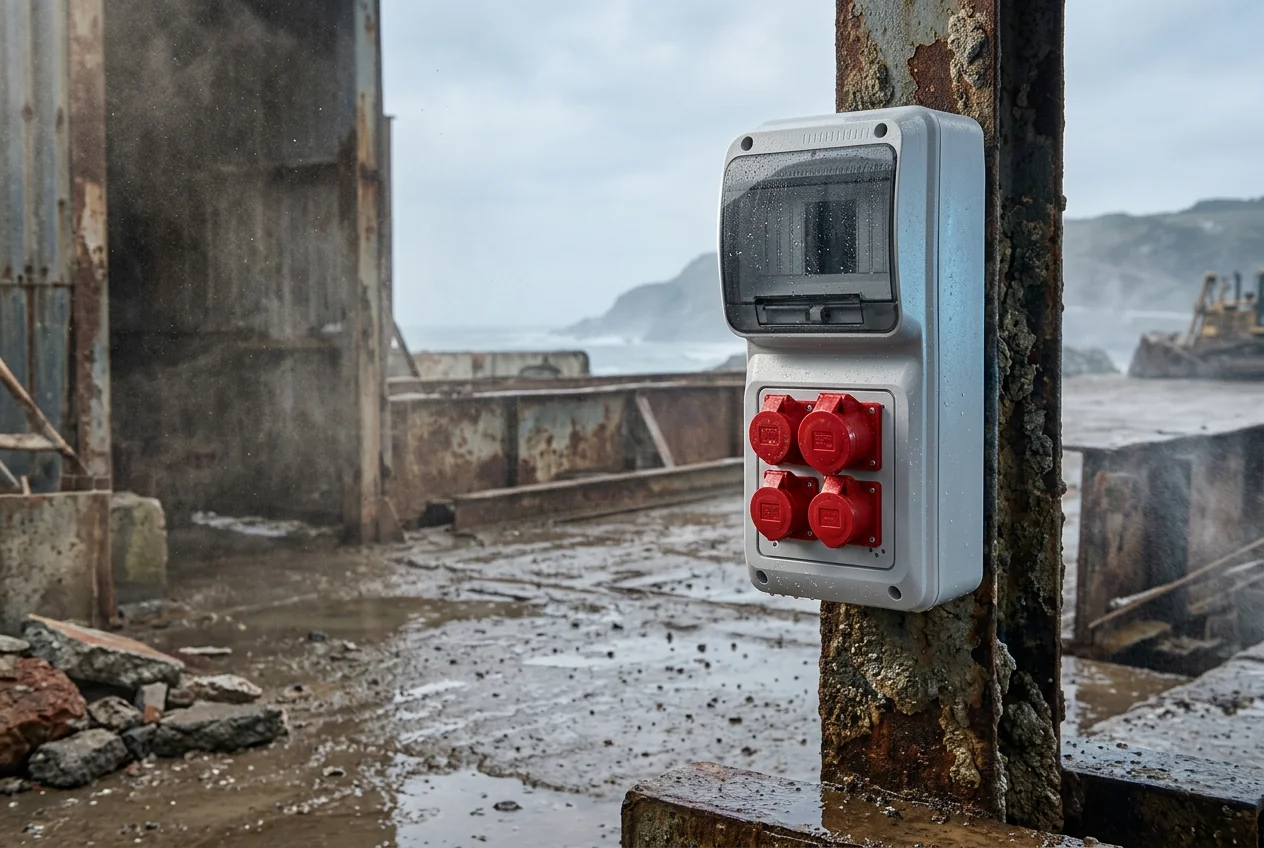

Painéis de tomadas com a caixa AcquaCombi
Em vez de espalhar tomadas avulsas, o caminho mais seguro é montar um painel de tomadas ou um centro de distribuição móvel, reunindo proteção e tomadas num invólucro só.
A caixa AcquaCombi IP65 foi feita para isso:
- estrutura e base em ABS, com boa resistência a impacto e inércia à corrosão, inclusive em névoa salina;
- desenho preparado para receber tomadas industriais e componentes em trilho DIN — disjuntores e, principalmente, DR;
- com alça, vira um centro de distribuição móvel, que acompanha a frente de trabalho.
Uma observação importante: a caixa é IP65 de fábrica. Em área de jato direto ou risco de imersão, o conjunto todo precisa ser avaliado, com tomadas IP67 e acessórios compatíveis.
O ganho de montar o painel pronto é simples: a proteção essencial não fica de fora na pressa da instalação em campo.
Instalação e manutenção: onde a segurança se completa
O DR é a última linha de defesa. Em ambiente úmido, qualquer fuga de corrente por infiltração ou isolamento deteriorado precisa desarmar o circuito. Instale um dispositivo DR de alta sensibilidade na origem de cada circuito de tomada do painel.
Aterramento e cabos. O sistema de aterramento deve ter baixa impedância. Para correntes até 200A, dimensione os condutores com rigor conforme a NBR 5410, considerando a temperatura ambiente, e use cabos com isolação resistente à abrasão, a óleo e à umidade.
Manutenção preventiva em três frequências:
- Semanal: inspeção visual de cabos, prensa-cabos e vedações, procurando rachadura, ressecamento ou dano por impacto.
- Mensal ou trimestral: verificação das gaxetas e limpeza da poeira acumulada sobre as superfícies de vedação.
- Semestral: testes de isolamento e continuidade, além do teste do DR.
Conclusão
Especificar ponto de energia para área úmida e agressiva se resume a um princípio: confiabilidade não se negocia. Grau de proteção adequado (IP67 na maioria dos casos), robustez mecânica (IK08) e material resistente à corrosão são investimento direto em segurança e continuidade de produção.
A MGL Nordeste distribui a linha industrial Famatel: tomadas e plugues industriais, tomadas com bloqueio mecânico, a caixa AcquaCombi e as caixas de passagem IP68/IP69K. Fale com nosso time técnico para montar o ponto de energia certo para a sua área.
FAQ – Perguntas frequentes
1. Qual grau de proteção usar em área de lavagem?
No mínimo IP67. Onde há jato de alta pressão, avalie IP66 ou IP69K.
2. O que significa IK08?
É a resistência do invólucro a impacto mecânico, medida em joules. É o padrão indicado para ambiente industrial pesado.
3. Preciso de DR em painel de tomadas industriais?
Sim. Em ambiente úmido, o DR é a proteção que evita o choque elétrico em caso de fuga de corrente.
4. Onde comprar tomadas e painéis Famatel no Nordeste?
Na MGL Nordeste, com estoque local e suporte técnico especializado.
