Chave de Aterramento Temporário

// Sem aterramento temporário, a instalação não está desenergizada — está apenas desligada.

Desligar não é desenergizar. No subitem 10.13.1, a NR-10 só considera desenergizada a instalação que cumpriu sete etapas em sequência — e a alínea "d" é exatamente a constatação de ausência de tensão para a instalação de aterramento temporário com equipotencialização dos condutores dos circuitos. Enquanto essa etapa não é cumprida, o que a equipe tem pela frente continua sendo uma instalação energizada, com tudo o que isso implica. Confira a seguir como resolver isso com chave, e não com improviso.

Role para saber mais

// Sua realidade hoje

Sua equipe aterra os condutores antes de começar a manutenção, ou apenas desliga e trava?
O aterramento temporário da sua planta é feito com chave ou com cabo e garra?
Quanto tempo se perde montando e desmontando o aterramento a cada intervenção?

// Diferenciais técnicos

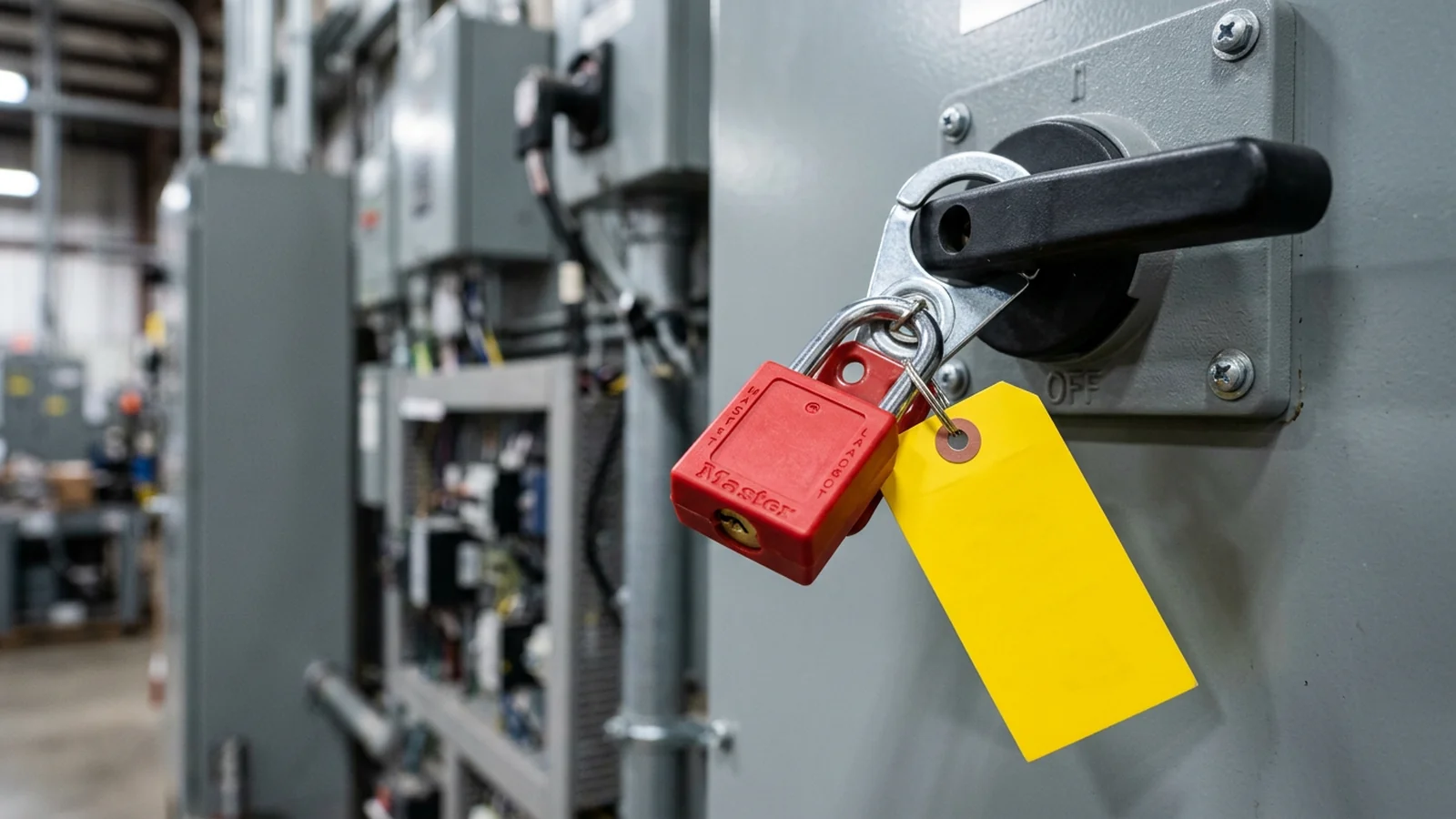

As Sete Etapas do Subitem 10.13.1

Seccionamento, constatação de ausência de tensão, impedimento de reenergização, aterramento temporário com equipotencialização, proteção dos elementos energizados na zona controlada, sinalização de impedimento e delimitação da área. Falhar em uma delas descaracteriza a desenergização inteira.

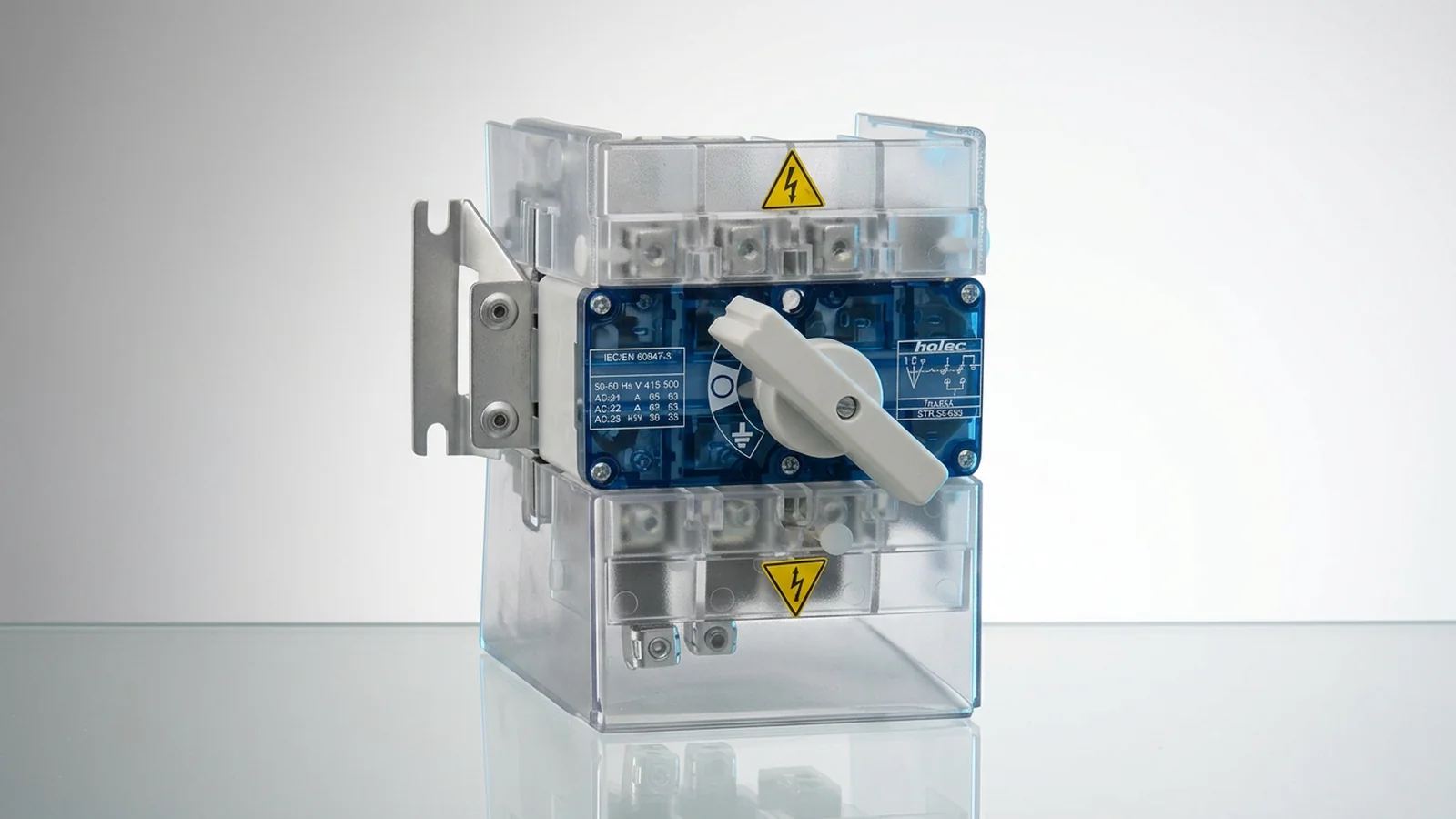

STR32: de 63 A a 1600 A

A linha STR32 vai da STR32-63/3 à STR32-1600/4, em versões tripolar e tetrapolar. É uma chave fixa dentro do painel, manobrada por punho: o aterramento deixa de depender de montar e desmontar conjunto de cabo e garra a cada intervenção.

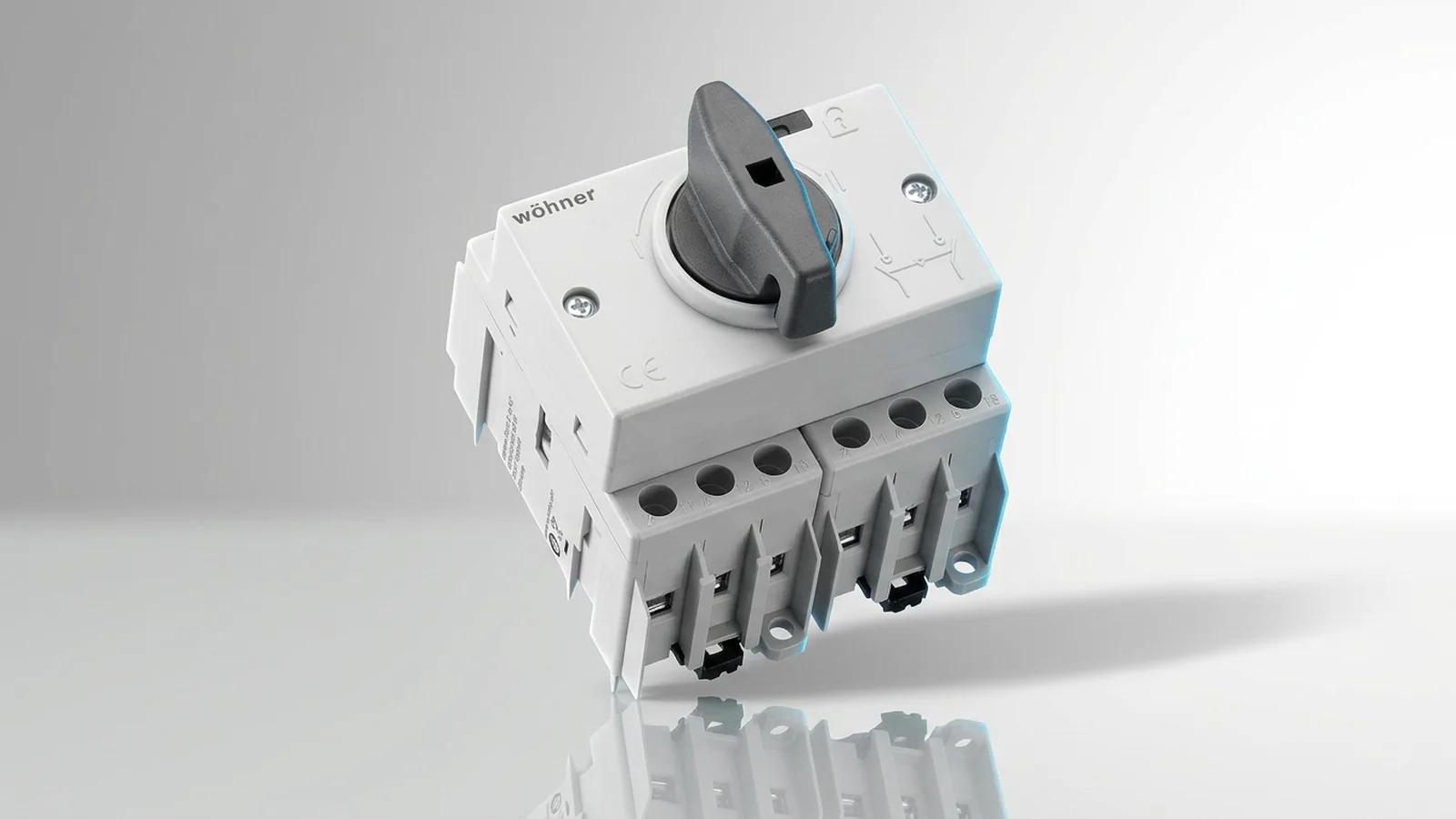

STRD: a Versão Compacta

Para ramais e quadros menores, a STRD traz o mesmo princípio em corpo compacto, com punho rotativo frontal e corrente nominal de 32 A. Mesma segurança, no formato que cabe onde não há espaço para a chave grande.

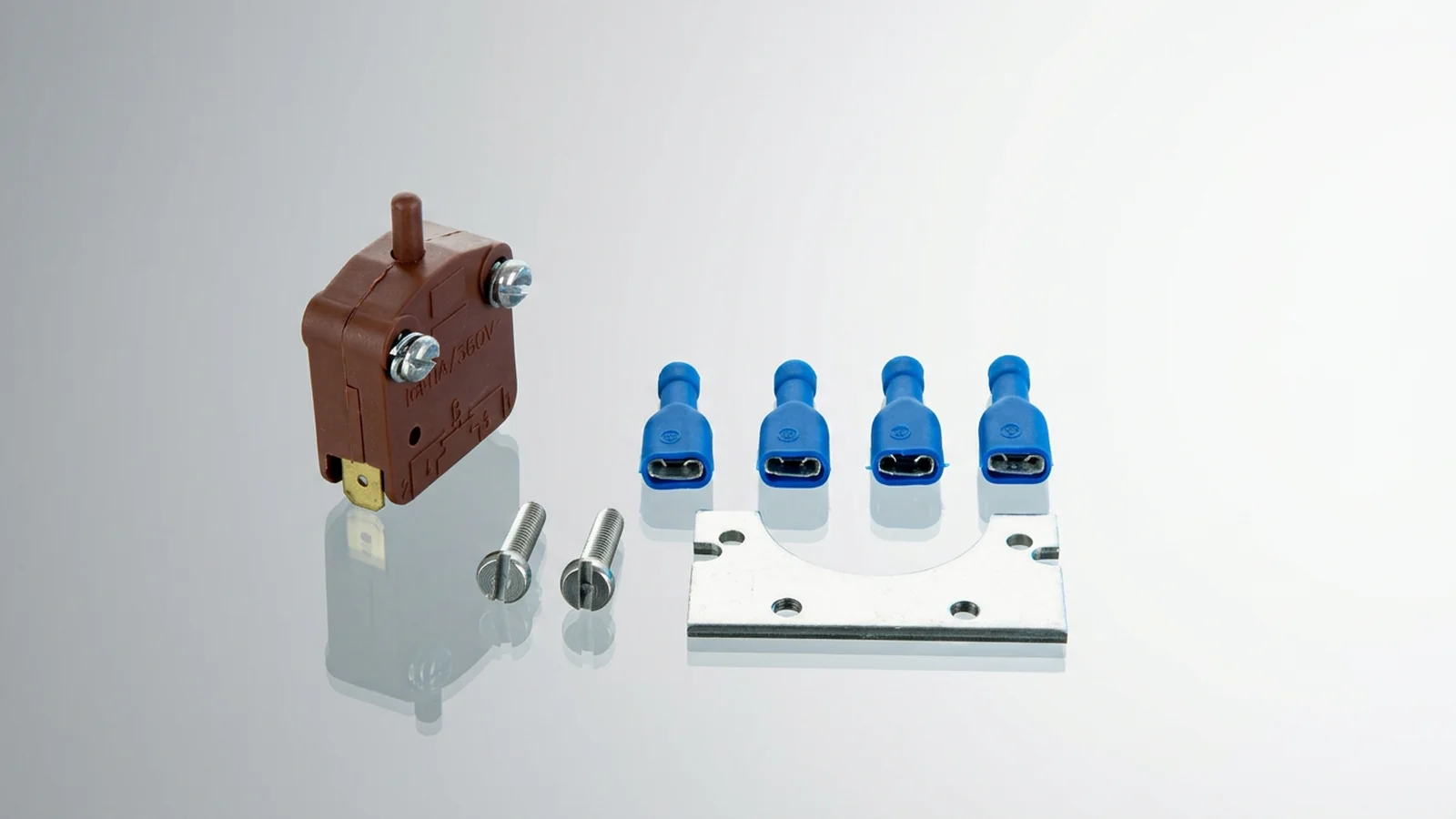

Sinalização e Intertravamento

O contato auxiliar leva a posição da chave para o painel: sinaliza que o aterramento está estabelecido e permite intertravar o comando, de modo que ninguém reenergize o circuito com a chave de aterramento fechada.

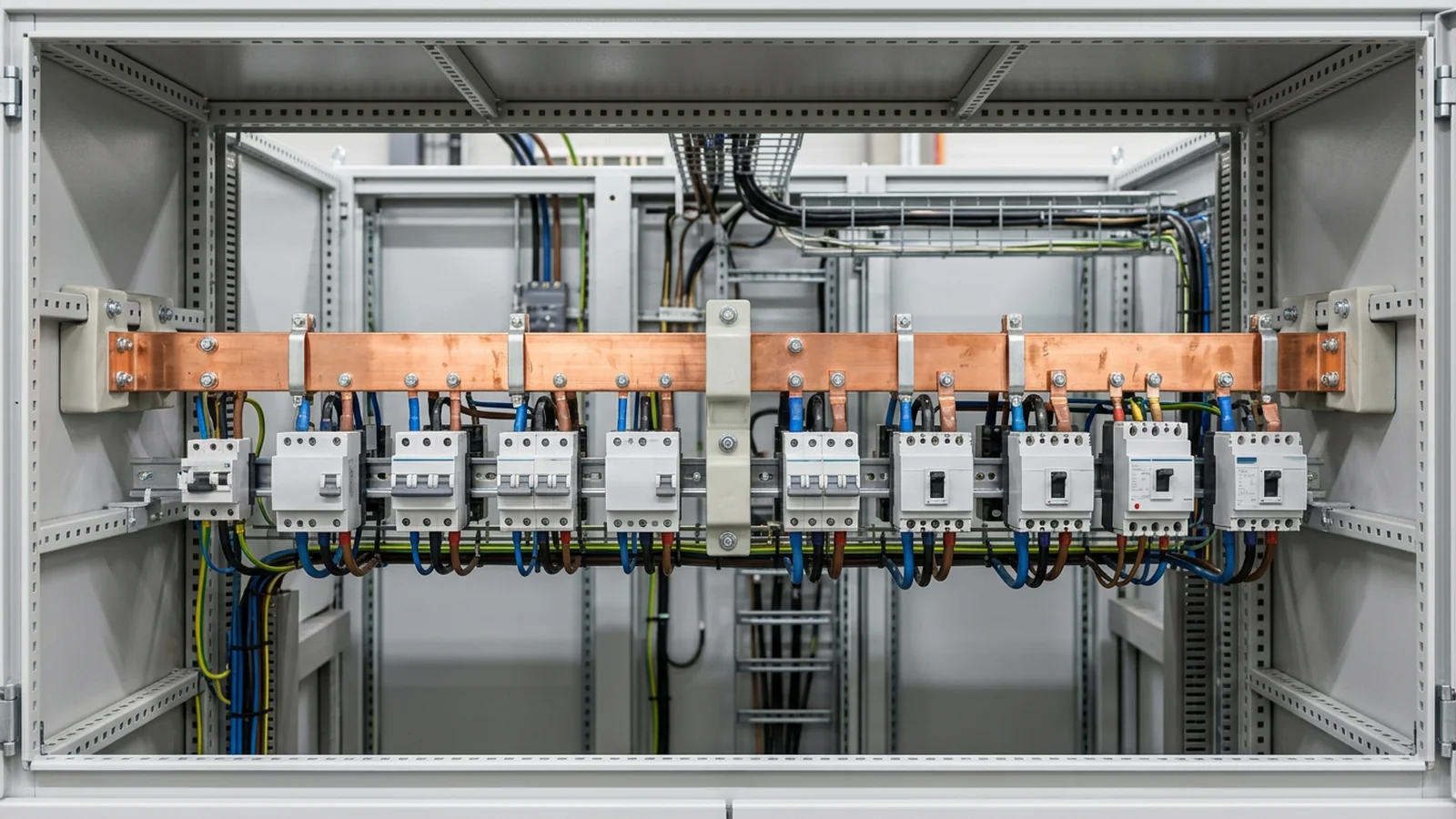

Montada no Próprio Barramento

As chaves STR32 são montadas diretamente sobre o barramento, no System 60Classic, ou em painel. O aterramento passa a fazer parte do projeto do quadro, e não de um procedimento improvisado à parte.
