Introdução: o detalhe que decide se a planta continua rodando
Em uma mineradora, uma planta de alimentos ou um pátio industrial, poeira, umidade e lavagem com jato fazem parte da rotina. Nesses ambientes, a tomada, a caixa de passagem ou o conector que não veda direito vira curto-circuito, parada de linha e prejuízo.
É por isso que o grau de proteção IP não é um detalhe de catálogo: é um dos critérios mais importantes na hora de especificar material elétrico para ambientes severos.

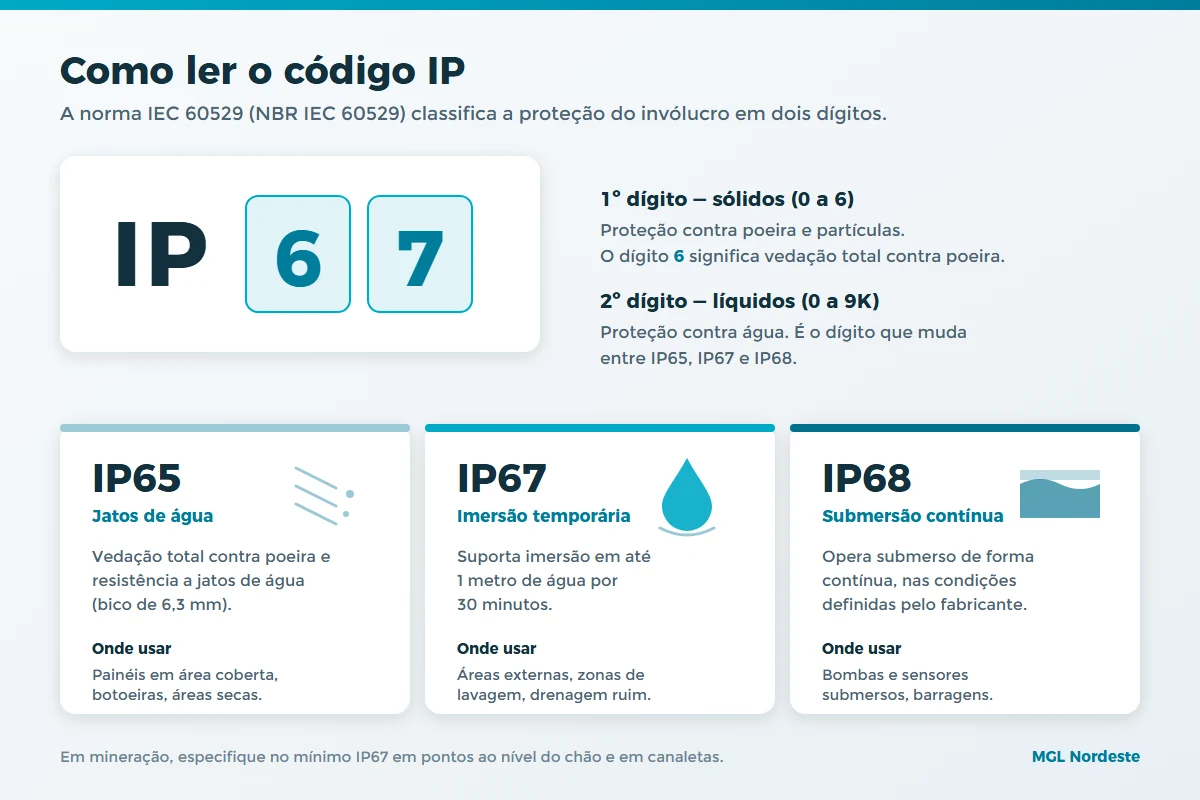

O que significa o código IP
O código IP (Ingress Protection) é definido pela norma IEC 60529 (no Brasil, NBR IEC 60529) e é formado por dois dígitos:
- 1º dígito (0 a 6): proteção contra entrada de sólidos (poeira, partículas);
- 2º dígito (0 a 9): proteção contra entrada de líquidos.
Nos três graus que vamos comparar, o primeiro dígito é sempre 6, ou seja, vedação total contra poeira. O que muda é o segundo dígito, que diz quanta água o equipamento aguenta.
IP65: jatos de água e ambientes cobertos
Um equipamento IP65 é ensaiado com jatos de água disparados por um bico de 6,3 mm, em pressão moderada, por pelo menos 3 minutos.
Onde faz sentido:
- painéis de comando em áreas cobertas;
- sensores de sistemas de transporte;
- locais com respingos ou chuva leve, sem risco de alagamento.
Atenção: lavadoras de alta pressão podem vencer a vedação IP65. Se a área é lavada com jato forte, o caminho é partir para IP66 ou IP69K.
IP67: imersão temporária
O 7 indica que o equipamento suporta imersão em até 1 metro de água por 30 minutos. É o grau que resolve a maior parte das instalações externas.
Onde faz sentido:
- pátios e áreas externas expostas à chuva;
- áreas de lavagem de equipamentos;
- locais com drenagem ruim ou risco de alagamento rápido.
IP68: submersão contínua
O IP68 é o nível máximo de estanqueidade contra água: o equipamento opera submerso de forma contínua, nas condições definidas pelo fabricante (profundidade e tempo superiores ao IP67). Para chegar lá, entram resinas especiais, vedação dupla e usinagem de precisão.
Onde faz sentido:
- bombas e sistemas de drenagem em minas subterrâneas;
- sensores em barragens, decantadores e tanques;
- instalações portuárias e marítimas;
- qualquer ponto em que a falha simplesmente não é aceitável.
Comparativo rápido
IP65
- Poeira: vedação total
- Água: jatos
- Alagamento: não suporta
- Custo relativo: baixo/médio
- Aplicação típica: painéis em área coberta
IP67
- Poeira: vedação total
- Água: imersão até 1 m por 30 min
- Alagamento: suporta por pouco tempo
- Custo relativo: médio/alto
- Aplicação típica: áreas externas e de lavagem
IP68
- Poeira: vedação total
- Água: submersão contínua
- Alagamento: suporta de forma prolongada
- Custo relativo: alto
- Aplicação típica: bombas e sensores submersos
Nem de menos, nem de mais
Na especificação, dá para errar para os dois lados:
- Proteção de menos: usar IP65 em área sujeita a alagamento é pedir para trocar o equipamento em pouco tempo — e o custo da parada é sempre maior que a economia na compra.
- Proteção de mais: colocar IP68 em tudo encarece o projeto sem ganho real.
O ideal é mapear as condições de cada ponto da instalação: presença de água, tipo de lavagem, risco de alagamento e agentes químicos.
Uma regra prática para mineração: em pontos ao nível do chão ou em canaletas, especifique no mínimo IP67. A poeira de minério misturada com água forma uma lama abrasiva que acaba vencendo vedações IP65.
O grau IP também depende da manutenção
O IP informado no catálogo vale para o produto instalado e mantido corretamente. Três pontos merecem atenção:
- Prensa-cabos: prensa-cabo mal apertado ou de bitola errada anula a vedação do invólucro inteiro.
- Vedações de borracha: sol e produtos químicos ressecam as gaxetas. Inspecione pelo menos uma vez por ano.
- Abertura para manutenção: poeira na superfície de vedação impede o fechamento correto. Limpe antes de fechar.
Conclusão: qual escolher?
- IP65: painéis protegidos, botoeiras internas, áreas secas de produção.
- IP67: áreas externas, pátios de carga, zonas de lavagem e locais com drenagem ruim.
- IP68: aplicações submersas, sensores profundos e equipamentos críticos em áreas alagáveis.
A MGL Nordeste trabalha com a linha industrial da Famatel, com tomadas e plugues industriais, caixas como a AcquaCombi e a AcquaPlus, além de caixas de passagem e conectores IP68/IP69K. Fale com nosso time técnico para especificar o grau de proteção certo para cada ponto da sua planta.
FAQ – Perguntas frequentes sobre grau de proteção IP
1. O que significa IP67?
Vedação total contra poeira (6) e resistência à imersão temporária em até 1 metro de água por 30 minutos (7).
2. IP68 é sempre melhor que IP67?
Protege mais, mas custa mais. Só compensa onde há submersão contínua ou risco crítico.
3. IP65 aguenta lavagem com lavadora de alta pressão?
Não é o indicado. Para lavagem com jato forte, use IP66 ou IP69K.
4. Onde comprar material elétrico IP67 e IP68 no Nordeste?
Na MGL Nordeste, com estoque local da linha Famatel e suporte técnico especializado.
