Ventiladores para Painel Elétrico 220V: Guia Completo, História e Cálculo Térmico

Ventiladores para Painel Elétrico 220V: Tudo o que Você Precisa Saber

Gerenciar o calor interno de painéis elétricos é um desafio crucial em instalações industriais e prediais. Sem ventilação adequada, componentes eletrônicos sensíveis como inversores de frequência, fontes, CLPs e relés ficam sujeitos a superaquecimento, falhas prematuras e redução drástica da vida útil. Neste guia, você vai entender em profundidade o que são ventiladores para painéis elétricos, como escolher, quando usar, as marcas relevantes e especialmente como a MGL Nordeste auxilia profissionais do Nordeste com soluções diferenciadas.

1. Introdução ao desafio térmico em painéis elétricos

Dentro de um painel elétrico, cargas dissipam calor continuamente. Se o calor gerado ultrapassa a capacidade de troca térmica com o ambiente externo, a temperatura interna sobe. Isso tende a gerar “pontos quentes” (hot spots), acelerar o envelhecimento de componentes, causar falhas por ruptura de dielétricos e até desligamentos térmicos. Por isso, ventilação forçada (ex: ventiladores com filtro) é frequentemente adotada como solução eficiente quando o ar ambiente é relativamente mais frio ou similar à temperatura interna desejada.

2. Breve história e importância de Otto Pfannenberg e a Pfannenberg

2.1 Quem foi Otto Pfannenberg?

Otto Pfannenberg foi um engenheiro alemão que, em meados da década de 1950, percebeu a necessidade de controlar a temperatura interna de armários e painéis industriais de forma eficiente e integrada.

2.2 A invenção do ventilador com filtro (1958)

Em 1958, Otto Pfannenberg projetou e patenteou o primeiro ventilador com filtro industrial, criando um marco no gerenciamento térmico para painéis. Pfannenberg USA+2Pfannenberg USA+2 Essa inovação permitiu que o ar que entra no painel fosse devidamente filtrado, evitando poeira e contaminação, o que trouxe mais confiabilidade ao uso em ambientes industriais.

2.3 A trajetória da Pfannenberg no mercado mundial

A Pfannenberg cresceu, consolidou-se globalmente e hoje é referência em climatização de painéis, trocadores de calor, ventiladores com filtro e soluções térmicas industriais. Pfannenberg USA+2Pfannenberg USA+2 Seus produtos combinam engenharia alemã com produção local (inclusive no Brasil) e tecnologias patenteadas como o sistema de fixação “click & fit” e filtros plissados com vida útil estendida. Pfannenberg USA+2Pfannenberg+2

3. Para que servem e quando utilizar ventiladores para painéis elétricos?

3.1 Problemas que o calor interno gera

Sem ventilação adequada, a temperatura elevada pode causar:

• Derretimento de isolantes plásticos.

• Falhas em componentes semicondutores.

• Desgaste acelerado de capacitores, relés e fusíveis.

• Redução da confiabilidade das fontes, inversores e CLPs.

• Desligamentos automáticos por proteção térmica.

3.2 Diferença entre ventilador simples e cooler para painel elétrico

No contexto de painéis elétricos, o termo “cooler para painel elétrico” geralmente refere-se a ventiladores industriais projetados para essa aplicação específica, muitas vezes com filtragem, grau de proteção e estrutura robusta. Ou seja: não é apenas um ventilador genérico, mas sim um ventilador com características para operação contínua, proteção contra pó/umidade e durabilidade elevada.

3.3 Considerações especiais para ambientes limpos ou controlados

Se o painel estiver em ambientes sensíveis (sala limpa, laboratório, industrias farmacêuticas etc.), a entrada de partículas é crítica. Nesse caso, ventiladores com filtro ou versões especiais EMC são preferíveis para evitar contaminação e interferência eletromagnética. A Pfannenberg oferece versões EMC para atender essa demanda. Pfannenberg USA+2Pfannenberg USA+2

4. Como dimensionar – por que é fundamental fazer cálculo térmico especializado

4.1 Variáveis que influenciam o cálculo térmico

Para dimensionar corretamente um ventilador para painel elétrico, você precisa considerar:

• A carga térmica interna (potência dissipada pelos componentes).

• A temperatura ambiente externa mais crítica.

• Gradiente térmico aceitável dentro do painel.

• Ventilação natural ou convecção já existente.

• Restrições de fluxo de ar (obstruções internas).

• Pressão estática (resistência à passagem do ar).

• Grau de proteção (IP) e contaminação do ambiente.

4.2 Softwares e métodos confiáveis: PSS da Pfannenberg

A Pfannenberg disponibiliza o PSS (Pfannenberg Sizing Software), ferramenta de dimensionamento que leva em conta os parâmetros do painel e do ambiente para sugerir o ventilador mais adequado. Pfannenberg+1 Esse tipo de software ajuda a evitar subdimensionamento (ventilador insuficiente) e superdimensionamento (custo elevado desnecessário).

4.3 Papel de uma empresa especializada (como MGL Nordeste) no dimensionamento

Um cálculo térmico adequado exige experiência e interpretação dos dados. A MGL Nordeste, como distribuidora autorizada Pfannenberg na região Nordeste, conta com equipe técnica especializada que usa ferramentas (como o PSS) para estudar o ambiente específico, dimensionar corretamente e indicar o modelo ideal.

5. Tensões, tamanhos e modelos mais comuns

5.1 Ventiladores para painel elétrico 220V (e tolerâncias)

Os modelos mais comuns operam em 220 V (±10 %), compatível com a rede industrial brasileira. Muitos ventiladores também suportam 115 V, 230 V ou versões DC, dependendo da linha. Por exemplo, a linha PFB da Pfannenberg oferece versões em 115 V e 230 V. Pfannenberg USA+2Pfannenberg USA+2

5.2 Dimensões clássicas: 145×145, 202×202, 223×223 e 320×320 mm

No mercado de ventiladores para painéis, os tamanhos de corte mais comuns são:

• 145×145 mm

• 202×202 mm

• 223×223 mm

• 320×320 mm

Esses tamanhos cobrem a maioria das aplicações industriais de pequeno a grande porte. Ao escolher um modelo, verifique se é compatível com o recorte existente no painel (ou se o painel permite adaptação).

5.3 Versões: axial, com filtro, de teto para painel elétrico (cooler) e EMC

• Axial puro: versão básica, sem filtro, utilizada quando o painel já está protegido ou em ambientes limpos.

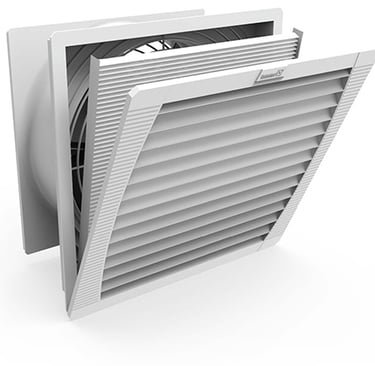

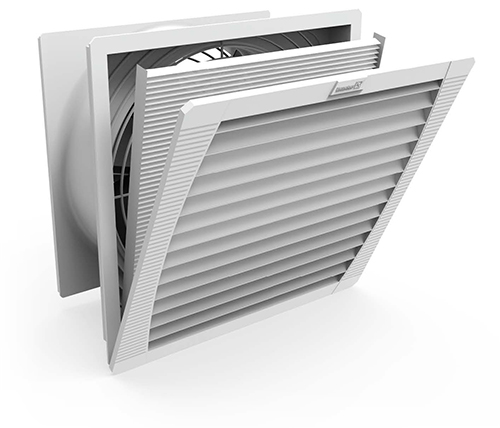

• Com filtro (filterfan): ventilador com manta filtrante para evitar entrada de poeira (versão padrão da Pfannenberg). Pfannenberg+3Pfannenberg USA+3Pfannenberg USA+3

• Ventilador de teto (top mount / roof mount): instalação no topo do painel — como o modelo PTF 60.500 da Pfannenberg, que consegue fluxo elevado de ar com proteção IP adequada. Pfannenberg USA

• Versões EMC / proteção eletromagnética: indicadas para painéis sensíveis, para evitar interferência eletromagnética.

6. Comparativo de marcas de mercado e diferencial Pfannenberg

6.1 Qualitas, Tasco, Rittal — pontos fortes e limitações

• Qualitas: marca brasileira com soluções locais; bom custo-benefício em ventiladores básicos, porém com menor portfólio especializado para climatização de painel.

• Tasco: conhecida no mercado nacional de ventiladores industriais; pode oferecer soluções acessíveis, mas pode não ter o mesmo nível de especialização em painéis elétricos.

• Rittal: atua fortemente no segmento de climatização corporativa e de painéis, com trocadores de calor e ventiladores de alta confiabilidade. Por exemplo, Rittal disponibiliza linhas específicas para gestão térmica de painéis elétricos. DirectIndustry+1

Cada marca tem seus pontos fortes, mas a Pfannenberg se destaca por fazer da climatização de painel seu core business.

6.2 A qualidade alemã da Pfannenberg: durabilidade e inovação

Os ventiladores da Pfannenberg unem:

• Engenheria alemã e produção local. Pfannenberg USA+2Pfannenberg USA+2

• Inovações como sistema de fixação “click & fit” que elimina a necessidade de ferramentas e facilita a troca rápida de filtros. Pfannenberg USA+2Pfannenberg+2

• Filtros plissados com vida útil até 300 % maior que filtros convencionais. Pfannenberg USA+2Pfannenberg USA+2

• Alto padrão de proteção (IP54/55) e versões EMC para aplicações sensíveis. Pfannenberg USA+2Pfannenberg+2

6.3 Recursos patenteados: “click & fit”, filtros plissados, IP e vida útil ampliada

O sistema “click & fit” permite troca rápida de filtros em segundos sem uso de parafusos. Pfannenberg USA+1 A manta de filtro plissada oferece maior área de filtragem e maior durabilidade (até 300 % mais). Pfannenberg USA+2Pfannenberg USA+2 A combinação desses recursos aumenta a confiabilidade e reduz custos de manutenção.

7. Boas práticas: manutenção, filtros e troca periódica

7.1 Importância de manter filtros limpos

Filtros saturados elevam a resistência ao fluxo de ar, reduzindo a eficiência do ventilador e causando aquecimento interno indesejado. A sujidade eventual pode comprometer o desempenho e a vida útil dos componentes internos.

7.2 Quando trocar filtros ou ventiladores?

• Troque filtros sempre que a pressão diferencial atingir valor crítico (conforme especificado pelo fabricante).

• Em ambientes mais agressivos (poeira, umidade), a troca deve ser mais frequente.

• Se o ventilador apresentar ruído elevado, vibração ou queda de desempenho, deve ser substituído preventivamente.

7.3 Procedimentos recomendados para manutenção preventiva

• Inspeção visual periódica (mensal).

• Limpeza suave dos filtros com ar comprimido ou aspiração (quando permitido).

• Registro de horas de operação para prever trocas antes do fim de vida.

• Verificação do torque de fixação e das conexões elétricas.

8. Caso nordestino: atuação da MGL Nordeste como distribuidor parceiro

8.1 Regiões atendidas: Sergipe, Pernambuco, Paraíba, Rio Grande do Norte e outros estados do Nordeste

Na região Nordeste (SE, PE, PB, RN etc.), o distribuidor parceiro autorizado da Pfannenberg é a MGL Nordeste (www.mglnordeste.com). Eles atuam como ponto local de suporte, venda e serviço técnico especializado.

8.2 Serviços oferecidos: análise térmica, indicação de produto, suporte técnico especializado

Além de fornecer os produtos, a MGL Nordeste oferece:

• Análise térmica do painel usando ferramentas como PSS.

• Sugestão de modelo e combinação (ventilador + exaustão + filtros).

• Suporte técnico para instalação e manutenção.

• Treinamento e orientação para engenheiros, eletricistas e clientes finais.

8.3 Por que escolher a MGL Nordeste para soluções Pfannenberg?

• Proximidade regional e agilidade logística.

• Equipe especializada e autorizada.

• Garantia de originalidade e suporte pós-venda local.

• Facilidade de comunicação e atendimento personalizado.

9. Consequências em painel mal ventilado e conclusão

9.1 Como ventilação inadequada reduz drasticamente a vida útil de inversores, fontes e CLPs

Se um painel elétrico opera com alta temperatura interna devido à ventilação deficiente, os responsáveis mais afetados são:

• Inversores de frequência: reduz a eficiência, eleva correntes de fuga, gera falhas térmicas.

• Fontes de alimentação: capacitores eletrolíticos têm vida útil reduzida conforme temperatura.

• CLPs e módulos eletrônicos: degradação acelerada de semicondutores e memória.

Em algumas situações o tempo de falha pode ser reduzido de dezenas de anos para poucos meses se as condições térmicas forem desfavoráveis.

9.2 Resumo dos principais pontos e chamadas para ação

• Ventiladores para painel elétrico (coolers) são fundamentais para controlar a temperatura interna e garantir confiabilidade.

• Otto Pfannenberg e sua empresa foram pioneiros nessa área com a invenção do ventilador com filtro em 1958. Pfannenberg USA+2Pfannenberg USA+2

• Dimensionamento térmico correto é indispensável — use ferramentas como PSS e conte com empresas especializadas como a MGL Nordeste.

• Os tamanhos mais comuns (145×145, 202×202, 223×223 e 320×320) e versões com filtro ou EMC devem ser considerados.

• Compare marcas (Qualitas, Tasco, Rittal) e veja o diferencial da Pfannenberg em durabilidade e inovação.

• Manutenção de filtros e trocas periódicas são práticas simples que evitam grandes falhas.

• Na região Nordeste, conte com a MGL Nordeste para compra, suporte técnico e dimensionamento local.
