Relés de Interface 1NAF: Guia Completo sobre Relés

Relés de Interface 1NAF: Guia Completo sobre Relé de Estado Sólido e Acopladores

O que é um relé de interface?

Definição e função

Um relé de interface (às vezes chamado de relé de acoplamento ou relé de acoplador óptico) é um dispositivo usado para fazer a transição entre circuitos de controle (tais como saídas de PLC, sensores, sistemas lógicos) e cargas de potência (motores, válvulas, solenóides, contatores), proporcionando isolamento galvânico e acondicionamento de sinal.

Ele atua como uma ponte de segurança entre o sistema de controle (baixo nível) e o circuito de potência (alto nível), prevenindo interferências, ruídos e falhas diretas entre os dois níveis.

Por que usar um relé de interface?

• Isolamento elétrico: separa fisicamente circuito de controle e carga, protegendo falhas de sobrecorrente ou surtos.

• Padronização de sinal: permite padronizar sinais de entrada (por exemplo, 24 VDC) para acionamento de diversos tipos de saídas.

• Proteção ao sistema de controle: evita que falhas na carga afetem diretamente o controlador.

• Diagnóstico e sinalização: muitos relés de interface trazem LEDs de indicação, monitoramento de falhas, diagnóstico centralizado.

• Facilidade de manutenção e substituição: módulos intercambiáveis permitem troca rápida sem cortar fiação principal.

Relé de interface de estado sólido (SSR) vs relé eletromecânico

Característica Relé Eletromecânico Relé de Estado Sólido (SSR)

Vida mecânica / desgaste desgaste de contato com uso praticamente sem desgaste mecânico

Ruído de comutação “click” audível silencioso

Velocidade de comutação mais lento mais rápido

Capacidade de corrente pode suportar cargas elevadas limitado conforme tecnologia

Em muitas aplicações industriais, o relé de interface é ainda eletromecânico — como no caso dos modelos WAGO 857-304 e 788-312 — mas o conceito é semelhante: prover interface entre controle e carga. Em algumas famílias, há uso de tecnologia híbrida ou semicondutores para melhorar desempenho ou durabilidade.

Comparações práticas em aplicações industriais

Em sistemas de controle industrial, a escolha entre relé eletromecânico e SSR depende do tipo de carga (indutiva, resistiva), frequência de comutação, necessidade de tempo de resposta e ambiente (temperatura, vibração). Por exemplo, cargas com alta frequência de comutação ou necessidade de resposta rápida podem se beneficiar de SSR, mas se a carga for pesada e com correntes elevadas, relés eletromecânicos robustos ainda são amplamente usados.

Visão geral da linha WAGO de relés de interface 1NAF / acopladores ópticos

Características gerais e famílias disponíveis

A WAGO oferece uma linha de relés de interface (acopladores ópticos) que utiliza módulos destacáveis montados sobre trilho DIN. Eles são conhecidos por alta confiabilidade, padronização modular, compatibilidade com sistema de barramentos e fácil manutenção. (fonte: WAGO – seção de relés e acopladores ópticos)

Essas famílias cobrem desde módulos compactos de 6 mm de largura até módulos duplos com maior capacidade de carga, todos com certificações industriais e isolação reforçada.

Qualidade, testes, durabilidade e padrões WAGO

A WAGO mantém rígidos padrões de qualidade em seus relés de interface, submetendo-os a testes extensivos de vida útil, testes de vibração, testes de isolamento, resistência térmica e conformidade com normas internacionais. A marca destaca que assegura uma vida útil confiável e robustez operacional em projetos industriais exigentes. Isso transmite confiança ao comprador e engenheiro que deseja produto de longa durabilidade.

Detalhes dos modelos WAGO 857-304 e 788-312

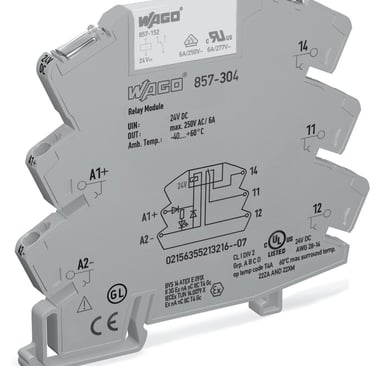

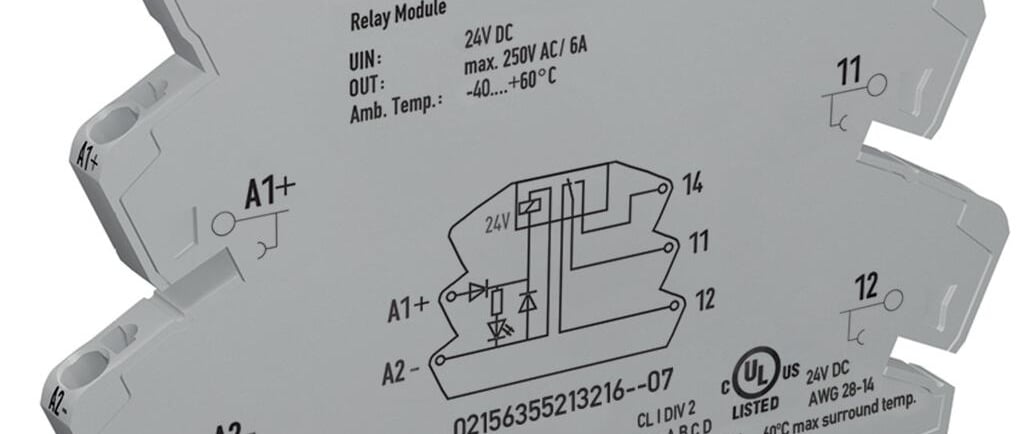

Especificações técnicas do 857-304

• Tensão de entrada nominal (bobina): 24 VDC

• Corrente de entrada: aproximadamente 10 mA (em 24 VDC)

• Contato: 1 contato reversível (1 changeover / SPDT)

• Corrente contínua limite: 6 A

• Tensão máxima de comutação AC: até 250 V AC

• Tempo de acionamento (pull-in): ~ 6 ms, tempo de liberação (drop-out): ~ 6 ms

• Vida elétrica (resistiva, NO): cerca de 50.000 operações em 23 °C

• Vida mecânica: até 5 × 10⁶ operações

• Largura do módulo: 6 mm

• Conexão: tecnologia Push-in / CAGE-CLAMP até 2,5 mm²

• Indicador de status: LED amarelo integrando sinalização de ativação

• Isolação: isolamento reforçado entre circuito de controle e carga, isolamento duplo entre módulos semelhantes

• Faixa de temperatura de operação: –40 °C a +60 °C

Essas especificações fazem do 857-304 um módulo compacto, eficiente e robusto para uso comum de interface em painéis de automação.

Especificações técnicas do 788-312

• Tensão de entrada nominal: 24 VDC

• Contatos: 2 contatos reversíveis (DPDT / 2 changeover)

• Corrente contínua limite: 8 A (cada contato)

• Largura do módulo: 15 mm

• Indicador de status: LED vermelho

• Curva de carga contínua e limites DC conforme curva de carga (load limit curve) disponibilizada pelo fabricante para operação segura

• Outras características: requer placa de separação (separator plate) para tensões acima de 250 V em módulos adjacentes, garantindo isolamento adequado

Esse módulo 788-312 é ideal quando se necessita de dois canais independentes ou duas cargas diferentes com acionamento simultâneo ou alternado.

Comparação entre os dois modelos e casos de uso

O 857-304 é ideal para aplicações de interface simples, onde apenas um canal é necessário, com dimensões compactas (6 mm) — ótimo para montagem densa em trilho DIN. Já o 788-312 expande esse conceito para duas saídas independentes, com capacidade um pouco elevada, sendo útil em painéis mais complexos.

Por exemplo, se você tiver dois dispositivos de potência moderada a serem acionados por um sinal de controle, pode usar um único módulo 788-312 em vez de dois 857-304, economizando espaço e facilitando fiação. Contudo, se cada canal requer alta carga ou separação reforçada, usar módulos separados pode oferecer vantagens de isolamento físico.

Compatibilidade com outras marcas e linhagens de relés de interface

Um ponto forte dos relés WAGO é que eles são compatíveis ou equivalentes em interface a muitas outras famílias tradicionais de relés de interface/slim. Abaixo as comparações e exemplos comparáveis:

• Siemens — SIRIUS 3RQ3 (coupling relays slim): Exemplo: 3RQ3018-2AB00 / 3RQ3038-1AB00, em 24 V AC/DC, 1CO, 6 A — as características de corrente e configuração são compatíveis com relés WAGO 1NAF / 857.

• Finder — Série 39 MasterINTERFACE (e também Série 38 de 6,2 mm): relés slim 1CO / 6 A são amplamente usados em painéis de automação.

• Weidmüller — TERMSERIES (TRS / TRZ): por exemplo, TRS 24VDC 1CO (1122770000) com corrente de 6 A, semelhante aos módulos WAGO.

• WEG — BTWR Interface Relays: ex. BTWR P16E26, 24 V AC/DC, 1 NOC / 1CO, 6 A.

• Schneider Electric — Harmony RSL (slim interface relays): ex. RSL1PVBU / RSL1PRBU, 24 VDC, 1CO, 6 A.

• ABB — CR-S (pluggable interface relays): 24 VDC, 1CO, 6 A — compatível em funcionalidade para muitas aplicações padrão.

• Phoenix Contact — PLC-INTERFACE (PLC-RSC / PLC-RSC-… / 21): módulos de 6,2 mm, 1CO, 6 A são amplamente equivalentes em projetos de painel.

Ao mencionar essas compatibilidades, o leitor entenderá que usar WAGO não significa ruptura de padrão, mas sim substituição confiável e muitas vezes melhoria em modularidade, durabilidade e suporte.

Princípios de funcionamento dos relés de interface

Entrada de sinal e isolamento galvânico

Quando o controlador (PLC, saída digital, sensor) aplica tensão de comando (por exemplo, 24 V DC), o relé de interface detecta este sinal e aciona a bobina ou circuito driver, que por sua vez dispara o contato interno da carga. A isolação entre o circuito de controle e a carga evita interferências e protege o sistema de controle de falhas ou ruídos no circuito de potência.

Acionamento da carga e proteção de circuito

Ao fechar o contato, o relé permite a passagem de corrente para a carga (motor, válvula, solenóide). Para cargas indutivas, frequentemente é necessário utilizar elementos de proteção (snubber, resistores, diodos de flyback) para minimizar picos de tensão e prolongar a vida útil dos contatos.

Tempo de comutação, vida útil e fatores de falha

Os relés de interface têm tempos de comutação definidos (por ex. ~6 ms no WAGO 857-304). A vida útil elétrica depende de carga, número de ciclos, ambiente e proteção aplicada. Fatores como arcos elétricos, vibração, temperatura e contaminação podem diminuir vida útil. O projeto adequado e seleção de relé dimensionado corretamente são críticos para confiabilidade.

Aplicações típicas dos relés de interface

Automação industrial e PLCs

Amplamente usados para isolar saídas de PLC de cargas de potência, especialmente onde seja necessário separar logicamente diferentes circuitos ou padronizar sinais.

Controle de válvulas, contatores e solenóides

Acionamento de eletroválvulas pneumáticas e hidráulicas, contatores auxiliares, solenóides de válvulas, onde o relé interface protege o sistema de controle e confere modularidade.

Sistemas de segurança e lógica de intertravamento

Em máquinas complexas, lógicas de segurança envolvem relés de interface para assegurar que falhas de carga não comprometam o sistema de segurança ou o controlador lógico.

Interfaces entre níveis diferentes de tensão e lógica

Quando o controlador opera em uma tensão diferente da carga (por exemplo, 24 VDC de controle para 230 VAC de atuação), o relé de interface atua como adaptador elétrico.

Como escolher o relé de interface ideal?

Critérios de seleção: tensão, corrente, tipo de carga

• Verificar a tensão de comando (normalmente 24 V DC)

• Corrente da carga e picos de inrush

• Tipo de carga: resistiva ou indutiva

• Número de canais necessários

Considerações de confiabilidade, ambiente e manutenção

• Vida útil elétrica e mecânica

• Ambiente (temperatura, vibração, poeira)

• Facilidade de troca do módulo

• Diagnóstico (LED ou monitoramento)

Benefícios de usar relés de interface WAGO no seu projeto

Confiabilidade, robustez e padrões de qualidade

Os relés da WAGO são submetidos a rigorosos testes de laboratório (ciclagem, choque, vibração, temperatura) antes de serem comercializados. Isso assegura que o produto entregue manterá desempenho no campo por longa vida útil.

Suporte, certificações e garantia

A WAGO oferece suporte técnico, datasheets completos, compatibilidade com sistemas de automação e certificações conforme normas industriais (UL, IEC, etc.). Isso reforça a credibilidade para engenheiros e compradores.

Exemplos práticos de aplicação bem-sucedida

Projetos industriais modernos utilizam WAGO para reduzir tempo de manutenção, padronizar módulos e garantir substituição rápida com mínimo risco de erro de fiação.

Conclusão e recomendação final

Relés de interface 1NAF são elementos fundamentais em automação industrial, oferecendo isolamento, padronização e proteção entre sistemas de controle e cargas de potência. A linha WAGO, com destaque para os modelos 857-304 e 788-312, oferece excelente confiabilidade, modularidade e compatibilidade com padrões de mercado.

Ao escolher um relé de interface, leve em conta não apenas as especificações técnicas, mas também a reputação do fabricante, qualidade dos testes, suporte e compatibilidade com outras marcas. Para projetos novos ou de modernização, os relés WAGO representam uma opção robusta e segura.
