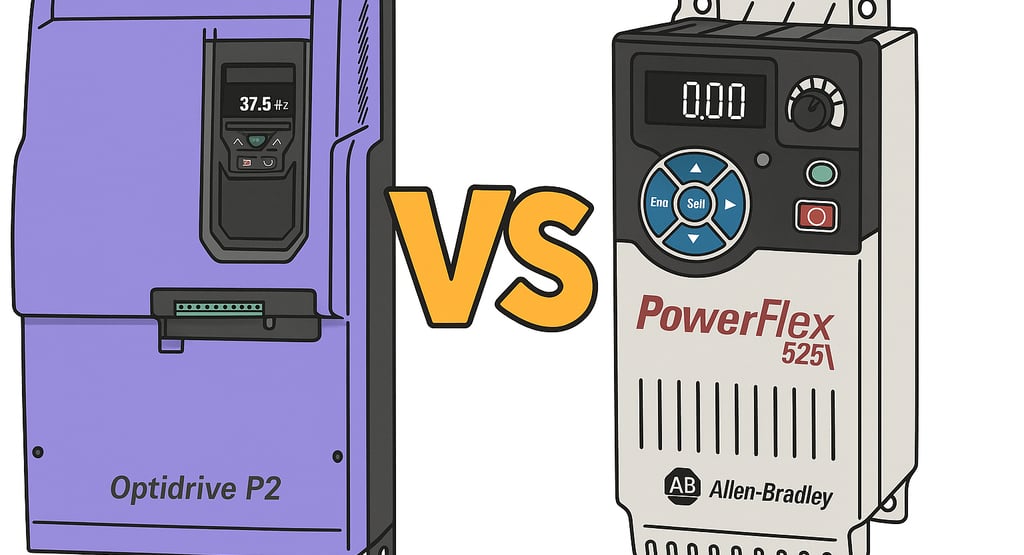

Conversão Técnica: PowerFlex 525 → Optidrive P2

A evolução da automação no setor alimentício

🍞 1️⃣ Inversores de frequência na indústria alimentícia

A indústria de alimentos é uma das mais exigentes em controle, higiene, eficiência energética e confiabilidade. Linhas de envase, misturadores, esteiras transportadoras, bombas e ventiladores precisam operar com precisão de torque e estabilidade térmica, mesmo em ambientes úmidos ou com lavagens constantes.

Os inversores PowerFlex 525, da Rockwell Automation (marca Allen-Bradley), sempre foram referência em aplicações compactas e integradas com CLPs CompactLogix e ControlLogix.
Contudo, diante de desafios como custo elevado, disponibilidade global reduzida e complexidade de parametrização, muitos integradores e fabricantes de máquinas no Brasil migraram para soluções mais modernas, como a linha Optidrive P2 da Invertek Drives — distribuída e suportada pela MGL Nordeste em toda a região Nordeste.

⚙️ 2️⃣ PowerFlex 525 — fundamentos técnicos

Fabricante: Rockwell Automation / Allen-Bradley
Série: PowerFlex 525
Link do manual (aberto):
https://literature.rockwellautomation.com/idc/groups/literature/documents/um/520-um001_-en-e.pdf

1. Controle e Modos

• Escalar (V/f)

• Vetorial Sensorless FOC com Auto-Tune

• Torque controlado via encoder (versões ES)

2. Faixa de potência e tensão

• 0,4 a 22 kW (0,5 a 30 HP)

• 100–120 V CA, 200–240 V CA, 380–480 V CA

3. Entradas / Saídas (I/O)

• 7 entradas digitais configuráveis

• 2 entradas analógicas (0–10 V / 4–20 mA)

• 2 saídas analógicas

• 2 relés programáveis (NA/NC)

4. Comunicações industriais

• EtherNet/IP (nativo, com DIP Switch de configuração)

• Modbus RTU, PROFIBUS-DP, DeviceNet, RS-485, via cartões opcionais

• USB Device para parametrização com software Connected Components WorkBench

5. Proteções incorporadas

• Sobrecorrente, sobretensão, subtensão

• Falha de fase, sobreaquecimento IGBT e motor

• Sobrecarga I²t do motor

• Falha de aterramento

• Proteção contra perda de sinal de referência

6. Aplicações típicas

• Esteiras transportadoras

• Bombas de lavagem e sistemas de envase

• Misturadores e agitadores de massa

• Ventiladores e exaustores em processos de refrigeração

7. Limitações na produção de alimentos

• Grau de proteção IP20 → requer painel fechado.

• Programação complexa via CCW ou EtherNet/IP.

• Alto custo de reposição e frete internacional.

• Suporte local limitado no Nordeste.

⚡ 3️⃣ Optidrive P2 — substituto moderno e robusto

Fabricante: Invertek Drives (Sumitomo Group)
Link do manual (aberto):
https://www.invertekdrives.com/download/file/Optidrive-P2-User-Guide.pdf

1. Controle e Modos

• Escalar (V/f)

• Vetorial Sensorless (FOC sem encoder)

• Vetorial com encoder para controle de torque fechado

• Controle de potência constante e modo torque fixo

• Função de “Energy Optimizer” para redução de consumo

2. Faixa de potência e tensão

• 0,75 a 250 kW (1 a 350 HP)

• 200–240 V, 380–480 V, 525–600 V CA

3. Entradas / Saídas (I/O)

• 6 entradas digitais PNP/NPN

• 2 entradas analógicas (0–10 V, ±10 V ou 4–20 mA)

• 2 saídas analógicas (0–10 V ou 4–20 mA)

• 3 saídas de relé programáveis

• Entrada para encoder incremental (PPR até 10 kHz)

4. Redes e protocolos

• Modbus RTU RS-485 (nativo)

• CANopen, EtherNet/IP, PROFINET, Modbus TCP, via módulos opcionais

• Compatível com sistemas Allen-Bradley, Siemens, WAGO, Schneider

5. Proteções incorporadas

• Sobretensão, subtensão, sobrecorrente, sobrecarga térmica I²t

• Proteção contra falha de terra e curto-circuito

• Detecção de falha de fase

• Monitoração térmica do motor e IGBTs

• Reinício automático configurável

• Proteção contra frequência fora de faixa

• STO (Safety Torque Off) certificado EN ISO 13849-1 PL e SIL 2

6. Grau de proteção e ambiente

• IP20, IP55 e IP66 (para ambientes com lavagem / higienização).

• Temperatura ambiente até 50 °C sem derating.

7. Aplicações no setor alimentício

• Esteiras de envase e rotulagem

• Misturadores de massa e emulsificadores

• Bombas centrífugas de lavagem ou transferência

• Ventiladores em sistemas de refrigeração industrial

🔄 4️⃣ Conversão PowerFlex 525 → Optidrive P2

A migração de PowerFlex 525 para Optidrive P2 é totalmente viável e amplamente recomendada em projetos de retrofit e padronização industrial.

Principais equivalências

Aspecto PowerFlex 525 Optidrive P2 Controle Vetorial Sensorless / FOC Vetorial Sensorless e com Encoder (Rede Ethernet EtherNet/IP nativo Modbus RTU nativo / EtherNet/IP opcional Temperatura ambiente 40 °C máx sem derating 50 °C sem derating IP de fábrica IP20 IP20/IP55/IP66 (opções para lavagem) Funções de segurança STO (opcional) STO integrado (SIL2) Fer de parametrização CCW OptiTools Studio (gratuito) Suporte local Limitado (Brasil Sul/Sudeste) Completo pela MGL Nordeste

🧠 5️⃣ Etapas de conversão recomendada

1. Levantamento do modelo PowerFlex 525 e corrente nominal do motor.

2. Seleção do Optidrive P2 com potência igual ou superior à corrente de saída.

3. Verificação de redes de comunicação (Converter EtherNet/IP → Ethernet/IP necessário).

4. Recriação de macros de controle e funções PID no OptiTools Studio.

5. Instalação em painel ou montagem mural IP20/IP55/IP66.

6. Comissionamento final com a equipe técnica da MGL Nordeste.

🧰 6️⃣ Benefícios da Conversão para a Indústria de Alimentos

• Redução de custos de reposição em até 40 %.

• Entrega rápida e estoque local pela MGL Nordeste.

• IP55 / IP66 → adequado para lavagem com jatos d’água.

• Parâmetros intuitivos → menor tempo de setup em máquinas OEM.

• Compatibilidade com sensores e CLPs existentes.

• Economia de energia pelo modo “Energy Optimizer”.

• Suporte técnico regional em Bahia, Sergipe, Pernambuco, Paraíba, Ceará e RN.

❓ 7️⃣ FAQ Técnico

Posso usar o Optidrive P2 com EtherNet/IP para substituir o PowerFlex 525?
Sim. O Optidrive P2 possui módulo EtherNet/IP opcional com mesmo mapeamento CIP para integração com ControlLogix e CompactLogix.

O Optidrive P2 possui função STO?
Sim. STO duplo canal integrado de fábrica, certificado SIL2 / PL e.

Como parametrizar o Optidrive P2?
Usando o software OptiTools Studio (https://www.invertekdrives.com/software/opitools-studio) ou via painel digital de 2 linhas.

É compatível com motores IP66 ou inoxidáveis para ambiente alimentício?
Sim. Disponível em carcaça IP66 com conector M12 para instalação direta em máquinas de lavagem.

Preciso mudar meu CLP?
Não. O Optidrive P2 aceita a mesma rede Ethernet/IP.

🏗️ 8️⃣ Como a MGL Nordeste pode ajudar

A MGL Nordeste é especialista em automação industrial e retrofit de inversores multimarcas, atuando com foco em eficiência energética e suporte técnico completo.

Serviços oferecidos:

• Conversão técnica PowerFlex → Invertek P2.

• Configuração e parametrização com OptiTools Studio.

• Integração com CLPs Rockwell, Siemens, WAGO, Schneider.

• Montagem de painéis tropicalizados (IP55/IP66).

• Treinamentos em OEE, redes industriais e comissionamento avançado.

🌐 Site:
https://www.mglnordeste.com

✍️ Autor

Cesar Turqui — Equipe Técnica MGL Nordeste
Especialista em Automação Industrial e Acionamentos Multimarcas
