⚙️ Inversores de Frequência Siemens

Panorama completo dos inversores Siemens — das famílias legadas MICROMASTER 420, 430 e 440 até as linhas atuais SINAMICS V20, G120, G120X, G115D, G220 e S120.
Inclui I/Os, proteções, comunicações e links diretos para as páginas oficiais dos manuais Siemens (100% abertos).

💡 Objetivo

Este conteúdo é técnico e imparcial.
A MGL Nordeste não é parceira Siemens, mas atua como referência regional em automação e retrofit multimarcas, oferecendo suporte técnico especializado na Bahia, Sergipe, Pernambuco, Paraíba, Ceará e Rio Grande do Norte.

1️⃣ Fundamentos técnicos

• Topologia: retificador, barramento DC, inversor IGBT e estágio de frenagem (chopper + resistor) ou regenerativo.

• Modos de controle:

  • V/f linear ou quadrático – ideal para bombas e ventiladores.

  • FOC sensorless ou com encoder – controle vetorial de torque e precisão.

• Segurança: STO, SS1 e SLS conforme IEC 61800-5-2 e ISO 13849.

• Comunicações industriais: PROFINET, PROFIBUS, EtherNet/IP, Modbus TCP, DRIVE-CLiQ.

2️⃣ Famílias MICROMASTER 420 / 430 / 440

MICROMASTER 420

• Controle: V/f com FCC (Flux Current Control), PI interno, rampas suaves e jog.

• Entradas/Saídas: 3 DIs (PNP/NPN); 1 AI (0–10 V); 1 AO (0–20 mA); 1 relé NA/NC.

• Comunicação: RS-485 (USS / Modbus RTU).

• Proteções: sobrecorrente, sobretensão, subtensão, I²t motor, restart automático e frenagem DC.

• Aplicação: OEMs, máquinas compactas e ventiladores leves.

• Migração recomendada: SINAMICS G120 ou G120C.
  Manual oficial (link aberto):
  https://support.industry.siemens.com/cs/document/16622298

MICROMASTER 430

• Faixa de potência: 7,5 – 250 kW.

• Controle: V/f otimizado para bombas e ventiladores.

• Proteções: monitoração de fluxo, sobretemperatura e sobrecorrente.

• Aplicação: sistemas de HVAC e bombeamento industrial.

• Migração recomendada: SINAMICS G120X / G120XA.
  Manual oficial (link aberto):
  https://support.industry.siemens.com/cs/document/12950247

MICROMASTER 440

• Controle: escalar e vetorial (BiCo).

• Entradas/Saídas: 6 DIs; 2 AIs (0–10 V / 0–20 mA / ±10 V); 2 AOs (0/4–20 mA); 3 relés NA/NC.

• Comunicação: RS-485 USS / Modbus RTU.

• Proteções: sobrecorrente, subtensão, temperatura IGBT, I²t, frenagem DC, Vdc max.

• Migração recomendada: SINAMICS G120 ou G220.
  Manual oficial (link aberto):
  https://support.industry.siemens.com/cs/document/12950197

3️⃣ Famílias SINAMICS — modernas

SINAMICS V20

• Controle: V/f com macros Cn000–Cn011 (PID, jog, USS, Modbus).

• Entradas/Saídas: 4 DIs; 2 AIs (0–10 V / 0–20 mA); 1 AO (0/4–20 mA); 2 DOs.

• Comunicação: RS-485 (USS / Modbus RTU).

• Proteções: sobrecorrente, subtensão, I²t, sobretemperatura.

• Aplicação: pequenas máquinas, OEMs e utilidades.
  Manual oficial (link aberto):
  https://support.industry.siemens.com/cs/document/109741126

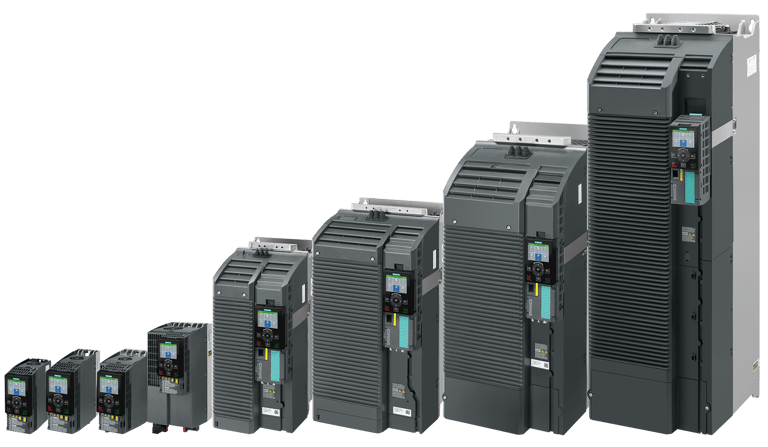

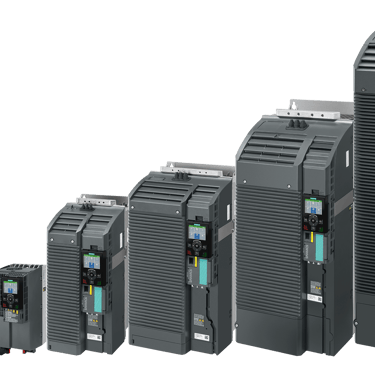

SINAMICS G120 (CU240E-2)

• Arquitetura: módulo de potência + unidade de controle (PM + CU).

• I/O: 6 DIs (T5–T17); 2 AIs (0–10 V / 4–20 mA); 2 AOs; 1 relé NA/NC + 1 DO transistor.

• Comunicação: PROFINET, PROFIBUS, EtherNet/IP (dependendo da variante).

• Safety: STO / SS1 integrados (Safety Integrated).

• Proteções: curto-circuito, subtensão DC, falha de encoder, sobrecarga IGBT.

• Aplicação: automação industrial, HVAC, manufatura geral.
  Manual oficial (link aberto):
  https://support.industry.siemens.com/cs/document/109740764

SINAMICS G120X

• Foco: infraestrutura — bombas e ventiladores (0,75 – 630 kW).

• Comunicação: PROFINET ou Modbus TCP.

• Funções: limpeza automática, controle PID, compensação de fluxo, economia de energia.

• Aplicação: água, saneamento, HVAC e utilidades.
  Manual oficial (link aberto):
  https://support.industry.siemens.com/cs/document/109802001

SINAMICS G115D

• Foco: drive distribuído IP65 para transportadores/logística.

• Controle: vetorial sensorless (com ou sem encoder).

• Comunicação: PROFINET (variante PN) ou I/O local.

• Proteções: subtensão, sobrecorrente, curto na saída.
  Manual oficial (link aberto):
  https://support.industry.siemens.com/cs/document/109808846

SINAMICS G220

• Nova geração: PROFINET, Modbus TCP, EtherNet/IP nativos.

• Safety: STO e SS1-t (SIL3 / PL d Cat. 3).

• Proteções: OCPD por frame, curto na saída, sobrecarga térmica.

• Aplicação: máquinas industriais de alto desempenho e plantas críticas.
  Manual oficial (link aberto):
  https://support.industry.siemens.com/cs/document/109820294

SINAMICS S120

• Arquitetura modular: Line / Power Modules + DRIVE-CLiQ.

• I/O: expansível via módulos TM31.

• Funções: motion control, regeneração, sincronismo multi-eixos.

• Aplicação: robôs, prensas, linhas de embalagem e equipamentos de alta precisão.
  Manual oficial (link aberto):
  https://support.industry.siemens.com/cs/document/109746054

4️⃣ Checklist técnico

• Verifique potência, corrente e tipo de carga.

• Escolha o modo de controle (V/f ou FOC).

• Considere o ambiente (IP, salinidade, temperatura).

• Analise as redes (PROFINET, PROFIBUS, EtherNet/IP).

• Cheque segurança (STO/SS1 e nível SIL/PL).

• Planeje proteções (OCPD, fusíveis, choke AC/DC).

• Inclua manutenção preditiva (ventiladores, capacitores, firmware).

5️⃣ FAQ

Meu MM440 ainda funciona?
Sim, mas é legado. Migre para G120 ou G220 para modernizar comunicação e segurança.
Manual oficial:
https://support.industry.siemens.com/cs/document/12950197

Preciso de regeneração — qual linha usar?
Use SINAMICS S120 com Active Line Module.
Manual oficial:
https://support.industry.siemens.com/cs/document/109746054

Ambiente externo e poeira/água?
Use G115D (IP65) ou G220 (IP55).
Manual oficial:
https://support.industry.siemens.com/cs/document/109808846

Redes mais indicadas?
PROFINET/PROFIBUS em plantas Siemens; EtherNet/IP ou Modbus TCP em ambientes multimarca.
Manual oficial:
https://support.industry.siemens.com/cs/document/109740764

Funções de segurança?
STO e SS1 em G120/G220/S120, com certificação SIL3 / PL d.
Manual oficial:
https://support.industry.siemens.com/cs/document/109820294

6️⃣ Como a MGL Nordeste pode ajudar

• Auditoria da base instalada (MICROMASTER e SINAMICS).

• Integração industrial com PROFINET, PROFIBUS, Modbus TCP, EtherNet/IP.

• Projetos otimizados para o Nordeste: tropicalização, IP, EMC, OCPD, ventilação.

• Treinamentos técnicos: parametrização, segurança, diagnóstico e manutenção preditiva.

Site:
https://www.mglnordeste.com

✍️ Autor

Cesar Turqui — Equipe Técnica MGL Nordeste
Especialista em Automação Industrial e Integração de Drives Multimarcas
