Inversores de Frequência Danfoss e Vacon — Especificações, Redes e Manuais Técnicos

Guia técnico completo dos inversores Danfoss e Vacon. Conheça as famílias VLT e VACON, suas faixas de potência, proteções, redes industriais e links abertos para manuais técnicos oficiais.

INVERSORES DE FREQUÊNCIA

Equipe Técnica da MGL Nordeste

10/29/20255 min read

🔧 1️⃣ Introdução e Histórico

A Danfoss Drives é uma das pioneiras mundiais em controle de motores de indução e ímã permanente.
Com a aquisição da Vacon Oyj (Finlândia) em 2014, a empresa consolidou uma das maiores plataformas globais de acionamentos industriais — combinando a robustez da linha VLT® com a flexibilidade modular dos VACON®.

Hoje, os inversores Danfoss e Vacon estão presentes em automação industrial, HVAC, saneamento, mineração, óleo e gás, energia eólica e agronegócio, oferecendo ampla compatibilidade de redes, recursos de segurança e conectividade IIoT.

⚙️ 2️⃣ Fundamentos Técnicos Comuns

  • Tipos de controle:

    • Escalar (V/f linear ou quadrático)

    • Vetorial Sensorless (FOC Sensorless)

    • Vetorial com Encoder (FOC+ENC)

    • Fluxo direto (DTC) em versões avançadas

  • Faixas de potência: de 0,18 kW até 1 MW, dependendo da família.

  • Tensões disponíveis: 200–240 V, 380–480 V e 525–690 V.

  • Proteções integradas: sobrecorrente, sobretensão, subtensão, sobretemperatura, falha de terra, falha de fase, I²t, sobrecarga térmica e frenagem DC.

  • Redes industriais suportadas:
    Modbus RTU, PROFIBUS-DP, PROFINET, EtherNet/IP, Modbus TCP, CANopen, BACnet, DeviceNet, LONWorks, conforme modelo e cartão opcional.

🏭 3️⃣ Séries Fora de Linha — VLT® 2800 e VLT® 5000

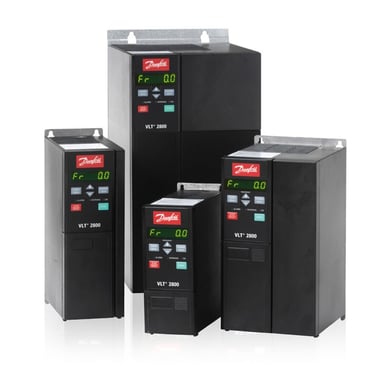

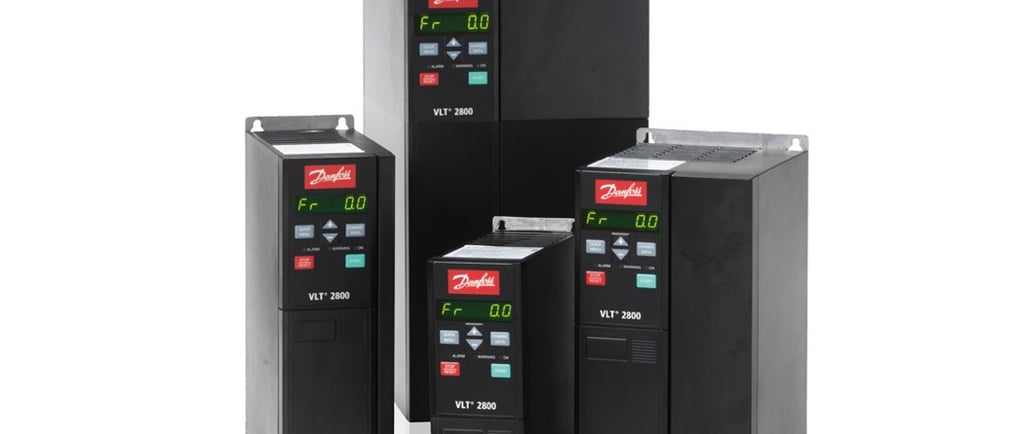

🔹 VLT® 2800

1. Controle: Escalar (V/f) e Vetorial Sensorless.
2. Faixa: 0,37 a 18,5 kW (200–480 V).
3. I/O: 6 DIs, 2 AIs (0–10 V ou 4–20 mA), 1 AO, 2 relés NA/NC.
4. Comunicação: RS-485 (Modbus RTU ou FC protocol).
5. Proteções: sobrecorrente, subtensão, sobretemperatura, falha de terra.
6. Aplicação: pequenas máquinas, ventiladores, bombas e compressores.
7. Manual técnico:
https://autorem.fr/Docs/Danfoss/f27106/VLT%C2%AE%202800/Manual/VLT%C2%AE2800/Graham/mg28a52g.pdf
https://tecdriver.com.br/arquivos/VLT%202800%20SERIES%20PORTUGUES.pdf

🔹 VLT® 5000

1. Controle: Vetorial Sensorless e FOC com Encoder.
2. Faixa: 0,75 a 1.000 kW (380–690 V).
3. I/O: expansível via módulos; 6 DIs, 3 AIs, 2 AOs, 3 relés.
4. Comunicação: Modbus RTU, PROFIBUS, DeviceNet.
5. Proteções: IGBT over-temp, falha de fase, sobrecarga, curto na saída.
6. Aplicação: automação pesada, extrusoras, prensas, compressores e HVAC de grande porte.
7. Manual técnico:
https://files.danfoss.com/download/Drives/VLT5000_MG50A102.pdf

⚡ 4️⃣ Séries Atuais — Linha VLT® FC

🔹 VLT® Micro Drive FC 51

1. Controle: Escalar (V/f) e Vetorial Sensorless.
2. Faixa: 0,18 a 22 kW, 200–480 V.
3. I/O: 6 DIs, 2 AIs, 1 AO, 1 relé.
4. Comunicação: RS-485 (Modbus RTU ou FC protocol).
5. Proteções: sobrecorrente, subtensão, sobretemperatura, falha de aterramento, frenagem DC.
6. Aplicações: OEM, transportadores, pequenas bombas e ventiladores.
7. Manuais:
https://docs.rs-online.com/e809/0900766b81426023.pdf
https://www.radion.co.il/wp-content/uploads/2017/08/fc51-programming.pdf

🔹 VLT® HVAC Drive FC 102

1. Controle: Escalar e Vetorial Sensorless, com macros HVAC.
2. Faixa: 0,75 a 1.400 kW (200–690 V).
3. I/O: 8 DIs, 3 AIs, 2 AOs, 3 relés NA/NC.
4. Comunicação: Modbus RTU, BACnet, PROFIBUS, PROFINET, LonWorks, EtherNet/IP.
5. Proteções: sobrecarga, falha de fase, sobrecorrente, sobretemperatura, curto de motor, PTC.
6. Aplicações: ventilação, climatização industrial, torres de resfriamento, saneamento.
7. Manuais:
https://files.danfoss.com/download/Drives/FC102_MG11BO52.pdf
https://www.danfoss.com/en/products/dds/low-voltage-drives/vlt-drives/vlt-hvac-drive-fc-102/

🔹 VLT® AQUA Drive FC 202

1. Controle: Escalar, Vetorial Sensorless, Vetorial com Encoder.
2. Faixa: 0,25 a 1.000 kW (200–690 V).
3. I/O: 6 DIs, 2 AIs, 2 AOs, 2 relés.
4. Comunicação: Modbus RTU, PROFIBUS, PROFINET, EtherNet/IP.
5. Proteções: controle de cavitação, perda de fluxo, falha de fase e sobrecarga.
6. Aplicações: saneamento, irrigação, bombeamento e energia hídrica.
7. Manual:
https://files.danfoss.com/download/Drives/FC202_MG90C202.pdf

🔹 VLT® Automation Drive FC 302

1. Controle: Vetorial Sensorless, FOC, Closed-Loop Encoder e Fluxo Direto (DTC).
2. Faixa: 0,25 a 1.400 kW (200–690 V).
3. I/O: 8 DIs, 3 AIs, 2 AOs, 3 relés; expansível via módulos I/O MCA.
4. Comunicação: PROFIBUS, PROFINET, EtherNet/IP, CANopen, DeviceNet, Modbus TCP.
5. Proteções: STO (Safety Torque Off), SS1, sobrecorrente, sobretensão, curto na saída, falha IGBT.
6. Aplicações: automação de processos, linhas de embalagem, prensas, extrusoras.
7. Manuais:
https://files.danfoss.com/download/Drives/FC300_MG33C302.pdf

🔹 VLT® Refrigeration Drive FC 103

1. Controle: Vetorial Sensorless, PID duplo, macros para refrigeração industrial.
2. Faixa: 1,1 a 710 kW.
3. Comunicação: Modbus, BACnet, PROFIBUS, EtherNet/IP.
4. Proteções: sobrecorrente, falha térmica, sobrecarga do compressor.
5. Aplicação: sistemas de refrigeração, câmaras frias, HVAC industrial.
6. Manual:
https://files.danfoss.com/download/Drives/FC103_MG12F103.pdf

🔩 5️⃣ Séries VACON® — Desde 2014 parte da Danfoss

A Vacon Oyj foi incorporada pela Danfoss em setembro de 2014, fortalecendo o portfólio global de drives com tecnologia finlandesa de alta modularidade.
As famílias VACON® 10, 20, 100, NX e NXP permanecem amplamente usadas em retrofit industrial e em OEMs.

🔹 VACON® 10

🔹 VACON® 20

🔹 VACON® 100 (Industrial / HVAC / Flow)

  • Controle: Vetorial Sensorless ou com Encoder (FOC).

  • Faixa: 0,55 a 1.200 kW (208–690 V).

  • I/O: 8 DIs, 3 AIs, 2 AOs, 3 relés NA/NC.

  • Comunicação: Modbus TCP, PROFINET, EtherNet/IP, CANopen, PROFIBUS.

  • Proteções: STO, sobretemperatura, falha IGBT, curto de saída, I²t, sobretensão.

  • Aplicações: HVAC, indústria geral, bombeamento industrial e infraestrutura.

  • Manual:
    https://files.danfoss.com/download/Drives/VACON100_MG11A101.pdf

🧠 6️⃣ Checklist Técnico de Especificação

  • ⚙️ Determine potência e corrente do motor.

  • 🔌 Verifique tensão nominal (220, 380, 480, 690 V).

  • 🧭 Escolha o modo de controle conforme a aplicação.

  • 🌐 Considere compatibilidade com redes existentes.

  • 🧯 Avalie as proteções exigidas (STO, frenagem DC, relés térmicos, PTC).

  • 🧰 Planeje o espaço físico e ventilação (Nordeste → alta temperatura).

  • 🔄 Previna obsolescência — linhas fora de linha devem ser mapeadas.

❓ 7️⃣ FAQ Técnico

Quando a Vacon passou a fazer parte da Danfoss?
A fusão foi concluída em setembro de 2014, consolidando ambas sob a marca Danfoss Drives.

Posso substituir um VLT 2800 por um FC 51?
Sim, para cargas de até 22 kW (480 V), o FC 51 é o substituto natural.

As linhas Vacon 100 e FC 302 são equivalentes?
Sim, ambas atendem controle vetorial de alto desempenho e comunicações Ethernet industriais.

Todos os inversores Danfoss possuem STO?
Não. STO está presente a partir do FC 302, FC 202 e VACON 100.

Como verificar a compatibilidade da rede?
Consulte o manual da série — ex: FC 302 → PROFINET ou EtherNet/IP; FC 51 → Modbus RTU.

🏗️ 8️⃣ Como a MGL Nordeste Pode Ajudar

A MGL Nordeste é especialista em análise, retrofit e integração multimarcas.

  • 📊 Diagnóstico técnico de bases instaladas Danfoss e Vacon.

  • 🧩 Conversão e equivalência entre linhas fora de linha (VLT 2800) e atuais (FC 51, FC 302).

  • 🌐 Integração em redes Modbus, PROFINET, PROFIBUS e EtherNet/IP.

  • 🛠️ Tropicalização de painéis e sistemas conforme normas NR10, NR12 e NBR5410.

  • 🎓 Treinamentos técnicos em acionamentos e protocolos industriais.

Site:
https://www.mglnordeste.com

✍️ Autor

Cesar Turqui — Equipe Técnica MGL Nordeste
Especialista em Automação Industrial e Acionamentos Multimarcas
