Inversor de Frequência com 3 Anos de Garantia — Optidrive P2 (Invertek Drives)

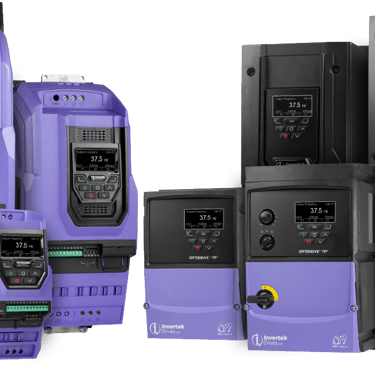

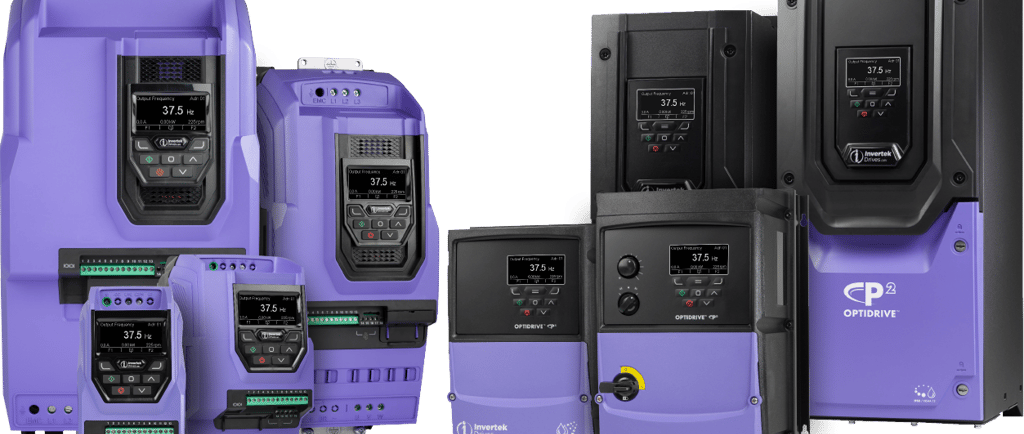

Optidrive P2 é um inversor de frequência industrial de alto desempenho, fabricado no Reino Unido, com 3 anos de garantia no Brasil. Ele combina controle vetorial avançado (sensorless), robustez mecânica (IP20, IP55 e IP66), segurança integrada (STO), sobrecarga elevada e uma suíte completa de comunicação industrial — tudo projetado para comissionamento rápido, eficiência energética e alta confiabilidade em serviços pesados.

Por que o P2 virou referência

• Torque e controle em nível premium: até 200% de torque desde zero velocidade em modo vetorial sem encoder; operação V/F escalar, vetorial 3GV (velocidade e torque) e controle para motores PM, BLDC e SynRM. Isso garante partidas fortes, precisão de velocidade e alto rendimento com motores indução e de última geração. Catálogo Completo P2_Invertek_d…

• Serviço pesado de verdade: 150% de sobrecarga por 60 s (padrão), cobrindo picos de torque típicos de mineração, elevação, extrusão e compressores. Catálogo Completo P2_Invertek_d…

• Faixa ampla de potência e tensão: 0,75 a 250 kW (trifásico 400 V), com famílias também para 230 V (mono e tri) e 575/600 V. Saída até 500 Hz, com resolução de 0,1 Hz. Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d…

• Eficiência típica > 98%, auxiliando metas de economia de energia e sustentabilidade. Catálogo Completo P2_Invertek_d…

• Segurança integrada: Safe Torque Off (STO) como item de série, simplificando o circuito de segurança e reduzindo custo/complexidade de contatores de potência. Catálogo Completo P2_Invertek_d…

• Comunicação completa: Modbus RTU e CANopen incorporados, com opções PROFIBUS DP, PROFINET IO, DeviceNet, EtherNet/IP, EtherCAT e Modbus TCP. Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d…

• Comissionamento veloz: OptiTools Studio (PC) com edição em tempo real, data logging/scope, backup/restore; OptiStick Smart com Bluetooth e NFC para clonar parâmetros e agilizar partidas. Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d…

• Envolventes robustos: IP20, IP55 e IP66, com variantes para uso interno/externo e opções com seccionador. Dimensões e massas cobrem de tamanhos compactos até 250 kW. Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d…

Sustentabilidade e economia de energia

A Invertek Drives opera com ISO 14001 e posiciona o P2 como um agente direto de redução de consumo e pegada de carbono, graças ao controle preciso de velocidade/torque, modos de energia otimizada e alto rendimento do conjunto. Consulte os hubs oficiais para metas ESG e cálculo de payback:

• Sustentabilidade: https://www.invertekdrives.com/sustainability

• Economia de energia (iKnow): https://www.invertekdrives.com/support/iknow/energy-saving

No campo, o P2 tem histórico em mais de 80 países e é projetado para facilidade de uso e padrões internacionais. Catálogo Completo P2_Invertek_d…

Onde o P2 entrega mais valor

Ambientes severos e aplicações de alto torque: mineração (transportadores, britadores, guindastes), metalurgia (laminação, esmerilhamento), plásticos/borracha (extrusoras, misturadores, bobinadeiras) e alimentos/bebidas (bombas, esteiras, paletizadores). A combinação de STO, chopper de frenagem integrado (só requer resistor), PID interno e controle vetorial atende do controle de tensão em bobinadeiras à elevação com freio de retenção. Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d…

Estudos de caso (resultados reais)

• Agave/tequila – agricultura: controle estável do triturador principal, com ganhos de disponibilidade e eficiência.
  https://www.invertekdrives.com/case-studies/optidrive-p2-tequila-production-agave-crusher-motor-control-agriculture

• Mineração de ferro – México: controle de moinho de bolas com torque consistente sob variação de carga.
  https://www.invertekdrives.com/case-studies/iron-ore-mining-ball-mill-mexico-vfd-optidrive-p2

• Página geral com centenas de casos: https://www.invertekdrives.com/case-studies

Especificações funcionais essenciais (com base no catálogo)

• Entrada elétrica: 200–240 V, 380–480 V e 500–600 V; 48–62 Hz; fator de deslocamento > 0,98; máx. 120 ciclos de potência/hora. Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d…

• Saída e faixa de potência:

  • 230 V monofásico: 0,75–2,2 kW

  • 230 V trifásico: 0,75–75 kW

  • 400 V trifásico: 0,75–250 kW

  • 460 V trifásico: 1–400 HP

  • 575 V trifásico: 0,75–110 kW
    Frequência de saída: 0–500 Hz (0,1 Hz de resolução). Catálogo Completo P2_Invertek_d…

• Sobrecarga: 150%/60 s (padrão). Aceleração/Desaceleração: 0,01–600 s. Eficiência típica > 98%. Catálogo Completo P2_Invertek_d…

• Funções de aplicação embutidas: PID interno com multi-setpoint, sleep/espera, boost, modo de elevação com controle do freio de retenção, proteção acima do limite. Catálogo Completo P2_Invertek_d…

• Manutenção e diagnósticos: histórico das 4 últimas falhas com data/hora; registro pré-falha (corrente de saída, temperatura do drive, barramento CC); indicadores de manutenção configuráveis; medidores de horas e kWh. Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d…

• Normas e conformidades: Diretiva LVD 2014/35/EU, EMC 2014/30/EU, UL/cUL/EAC/RCM; aprovação DNV para uso marítimo. Catálogo Completo P2_Invertek_d…

• Ambiente: operação –10 a 50 °C, até 1000 m sem derating (UL até 2000 m; máx. 4000 m não UL); umidade 95% s/ condensação; projeto conforme IEC 60721-3-3 (IP20: 3S2/3C2; IP55/66: 3S3/3C3). Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d…

• I/O e mapeamento padrão (exemplos): DI1 habilita o drive, DI2 seleciona sentido, DI3 chama velocidade predefinida; AI1 0–10 V referência; STO+ / STO- dedicados; duas saídas a relé (seguro/falha e em operação). Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d…

• Fieldbus incorporado e opções: Modbus RTU e CANopen nativos; cartões opcionais para PROFIBUS, PROFINET, EtherCAT, DeviceNet, EtherNet/IP, Modbus TCP, além de módulos de encoder (5 V ou 15–30 V) e expansão de E/S/relés. Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d…

• Ferramentas de comissionamento: OptiTools Studio (PC) com edição em tempo real e logging; OptiStick Smart com Bluetooth e NFC para copiar/restaurar parâmetros e comissionar em segundos. Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d…

Guia rápido do código de modelo (como ler “ODP-2-22075-1KF4#-#N”)

• ODP-2 = família Optidrive P2;

• 2 / 4 / 5 / 6 = código de tensão (200–240 V / 380–480 V / 480–525 V / 500–600 V);

• 1 / 3 = monofásico / trifásico;

• K / H = unidade de potência (kW / HP);

• F / R / 0 = filtro EMC (interno / alto desempenho / sem filtro);

• 4 = chopper de frenagem interno;

• 2 / N / X / Y / A / B = invólucro (IP20 / IP55 / IP66 variações);

• T / M = display (OLED/TFT);

• N = revestimento PCB padrão. Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d…

Exemplos de linhas de potência (trechos do catálogo):

• 200–240 V monofásico: 0,75 / 1,5 / 2,2 kW.

• 200–240 V trifásico: 0,75 a 75 kW (vários tamanhos mecânicos).

• 380–480 V trifásico: 0,75 a 250 kW (inclui tamanhos 7 e 8). Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d…

Diferenciais práticos na planta

1. Menos hardware, mais segurança: o STO de série permite arquiteturas sem contator de entrada para parada segura, reduzindo CAPEX, espaço em painel e tempo de instalação. Catálogo Completo P2_Invertek_d…

2. Frenagem simplificada: chopper integrado — basta adicionar o resistor; crucial em talhas/ponte-rolante e descidas de carga. Catálogo Completo P2_Invertek_d…

3. Diagnóstico rápido: memória das últimas 4 falhas + data logging pré-falha para investigar causas (corrente, temperatura, barramento CC). Catálogo Completo P2_Invertek_d…

4. Ambiente severo: opções IP66 uso interno/externo, inclusive com seccionador; matriz de tamanhos (altura/largura/profundidade/peso) facilita projeto mecânico do painel. Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d…

Comparativo conceitual com outras marcas

Para compradores e engenheiros que estão pesquisando WEG, Siemens, Schneider, ABB, Danfoss, Yaskawa, Mitsubishi, SEW e Omron: além dos itens comuns de mercado (V/F, vetorial, PWM, IGBT de última geração), o P2 se diferencia por combinar:

• 3 anos de garantia (posicionamento de mercado da Invertek no Brasil);

• STO de série e chopper integrado em ampla faixa;

• Eficiência > 98%, comissionamento via Bluetooth/NFC (OptiStick), e suíte Fieldbus nativa/opcional muito completa. Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d…

MGL Nordeste — engenharia aplicada e pós-venda na Região Nordeste

A MGL Nordeste (https://www.mglnordeste.com) é especialista em seleção, conversão, comissionamento e suporte de inversores das principais marcas do mercado — Invertek Drives (Optidrive P2), WEG, ABB, Siemens, Danfoss, Yaskawa, Mitsubishi, Schneider, SEW, Omron. Nosso time técnico analisa a carga térmica dos painéis, dimensiona proteção térmica/EMC, recomenda IP e refrigeração ideais e implementa melhores práticas de eficiência.

FAQ — Perguntas Frequentes

1) O que diferencia o Optidrive P2 de um inversor “genérico”?
Sobrecarga 150%/60 s, STO integrado, eficiência > 98%, controle vetorial sensorless até 200% de torque desde zero e fieldbus completo. Em suma: mais performance, segurança e confiabilidade. Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d…

2) Ele atende aplicações de elevação?
Sim. Possui modo de elevação dedicado, com pré-torque do freio de retenção e proteção acima do limite. Catálogo Completo P2_Invertek_d…

3) Preciso de encoder para controle fino?
Não necessariamente. O P2 entrega controle vetorial sensorless robusto; há opcional de feedback de encoder se o processo exigir malha fechada. Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d…

4) Como é o comissionamento?
Via OptiTools Studio (PC) com ajuste em tempo real e data logging, e OptiStick Smart (Bluetooth/NFC) para copiar parâmetros e acelerar partidas/assistências. Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d…

5) Em quais tensões e potências o P2 está disponível?
De 0,75 a 250 kW, cobrindo 230 V (mono/tri), 400–480 V e 575–600 V. Frequência de saída 0–500 Hz. Catálogo Completo P2_Invertek_d…

6) Quais certificações e ambientes?
LVD/EMC UE, UL/cUL/EAC/RCM e DNV (marítimo); operação –10 a 50 °C e até 1000 m sem derating (limites estendidos conforme padrão/UL). Catálogo Completo P2_Invertek_d… Catálogo Completo P2_Invertek_d…
