⚙️ Bornes a mola WAGO: a tecnologia que revolucionou a conexão elétrica industrial

Introdução: o novo padrão mundial em conexões elétricas

Na engenharia elétrica, poucas inovações tiveram um impacto tão duradouro quanto os bornes a mola da WAGO.
Desde a criação do sistema CAGE CLAMP®, a WAGO substituiu para sempre o conceito de borne a parafuso — criando uma conexão mais rápida, segura e livre de manutenção.

Hoje, a marca é sinônimo de eficiência e confiabilidade em painéis elétricos, automação industrial e sistemas de energia em mais de 80 países.

O que são bornes a mola

Os bornes a mola utilizam uma mola metálica de alta precisão que pressiona o condutor contra o terminal de cobre, mantendo contato firme e constante sem necessidade de torque.
Essa pressão é calculada para suportar vibrações, variações térmicas e longos períodos de operação.

Como funciona

1. O condutor é inserido diretamente ou por meio de botão/alavanca.

2. A mola se deforma elasticamente, aplicando pressão contínua.

3. A conexão permanece estável por toda a vida útil — sem reaperto, sem manutenção.

A tecnologia WAGO: da CAGE CLAMP® ao Push-in TOPJOB® S

A WAGO lidera a evolução da tecnologia de conexão há mais de 70 anos.
A empresa desenvolveu diferentes sistemas, todos baseados na mesma filosofia: contato perfeito, operação simples e zero manutenção.

CAGE CLAMP® Mola lateral clássica — aceita fios rígidos e flexíveis, automação e painéis industriais

PUSH WIRE® Inserção direta de fios rígidos, instalações prediais

TOPJOB® S (Push-in, botão ou alavanca)Conexão profissional em trilho DIN, aAutomação e energia

Power CAGE CLAMP® Para bitolas até 185 mm² correntes elevadas

Compact Push-in 221/2273 Conectores reutilizáveis, instalações rápidas

Vantagens técnicas dos bornes a mola WAGO

• 🕒 Montagem até 75 % mais rápida

• 🔧 Sem reaperto nem manutenção

• ⚙️ Resistência superior à vibração e à dilatação térmica

• 🔌 Contato elétrico de baixa resistência e alta durabilidade

• 🧱 Compatibilidade com trilhos DIN TS35 e acessórios padronizados

• 🌍 Certificações IEC 60947-7-1, UL 1059, CSA, VDE

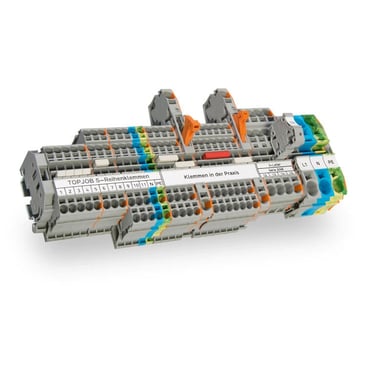

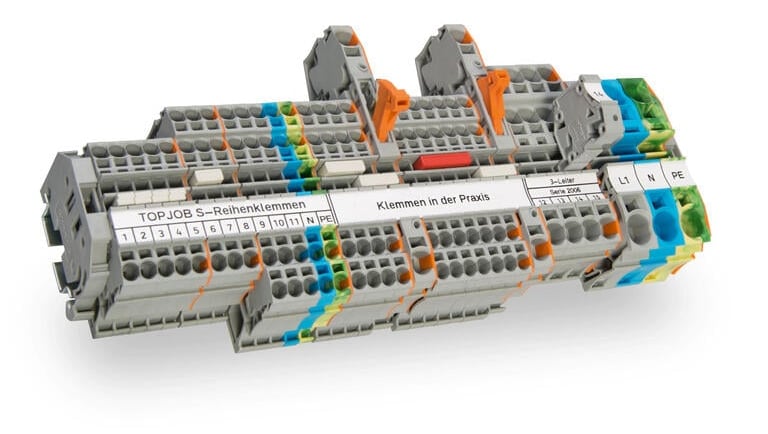

As linhas TOPJOB® S: o coração da conectividade industrial

A família TOPJOB® S é a mais difundida linha de bornes industriais da WAGO.
Baseada na tecnologia CAGE CLAMP® S, ela está disponível em versões push-in, com botão ou alavanca, cobrindo bitolas de 0,14 mm² a 185 mm².

Inclui bornes de:

• passagem simples e duplo nível,

• terra (PE),

• neutro (N),

• fusíveis,

• LED e seccionáveis.

🧩 Modelos WAGO mais utilizados no dia a dia

Os seguintes códigos representam os bornes a mola mais usados em painéis elétricos e automação industrial, graças à sua robustez, disponibilidade e padronização global:

2002-1201 Borne de passagem Push-in TOPJOB S compacto 24A, rápido, ideal para comandos e CLPs

2004-1201 Borne duplo nível TOPJOB S2,5 × 2 níveis 24A para economizar espaço em painéis densos

2006-1201 Borne de passagem TOPJOB S6 32A aplicações de potência média

2010-1201 Borne de passagem TOPJOB S10 57A distribuição de energia e cargas maiores

2016-1201 Borne de passagem TOPJOB S16 76A alimentação e motores

285-135 Power CAGE CLAMP®35 125A Linha de alta corrente

285-150 Power CAGE CLAMP®50 150A Condução de cabos de grande bitola

285-195 Power CAGE CLAMP®95 232A Distribuição principal de energia

285-1185 Power CAGE CLAMP®185 353A Alimentação de potência e barras coletoras

Variações de Terra (PE) e Neutro (N)

Cada uma dessas linhas possui versões:

• PE (Protective Earth) — identificadas pela cor verde/amarela, conectam-se diretamente ao trilho DIN garantindo aterramento imediato.

• N (Neutro) — em azul, utilizadas para circuitos de retorno ou distribuição de neutro em sistemas AC.

Ambas mantêm as mesmas dimensões e acessórios das versões de passagem, garantindo uniformidade visual e técnica no painel.

💡 Dica técnica: a família 200x cobre a maioria das necessidades de automação e controle, enquanto a série 285 Power CAGE CLAMP é ideal para barramentos de força e painéis de energia.

Aplicações típicas

• Painéis de automação industrial

• Sistemas de energia e distribuição

• Montagem de CLPs e I/Os remotos

• Máquinas, HVAC, e linhas de produção

• Energia solar, eólica e data centers

Em todos esses cenários, os bornes WAGO oferecem desempenho superior, modularidade e segurança.

Sustentabilidade e qualidade alemã

Produzidos sob rigorosos controles ambientais, os bornes WAGO utilizam materiais recicláveis, cobre estanhado de alta pureza e plásticos livres de halogênio.
A WAGO mantém certificações internacionais e fabricação neutra em carbono, reafirmando seu compromisso com a engenharia sustentável.

MGL Nordeste: seu centro técnico WAGO no Nordeste

A MGL Nordeste é distribuidora oficial e parceira técnica WAGO no Nordeste do Brasil.
Oferece:

• Catálogo completo das linhas TOPJOB® S e Power CAGE CLAMP®;

• Consultoria gratuita para substituição de bornes antigos;

• Análise térmica e de carga dos painéis;

• Suporte técnico local e entrega ágil.

🔗 Saiba mais em: www.mglnordeste.com

Conclusão: o futuro da conexão é a mola

Os bornes a mola WAGO consolidaram um novo padrão mundial de excelência.
Modelos como 2002-1201, 2004-1201, 2006-1201, 2010-1201 e a série 285 Power CAGE CLAMP® provam que é possível unir velocidade, confiabilidade e segurança elétrica em qualquer aplicação.

Se você ainda utiliza bornes a parafuso, a hora da migração é agora.
Com o suporte da MGL Nordeste, sua empresa pode modernizar painéis, reduzir custos e adotar o padrão de conexão mais avançado do mercado.

🔍 FAQ – Perguntas frequentes sobre bornes a mola WAGO

1. O que é um borne a mola WAGO?
É um conector elétrico que utiliza uma mola de pressão CAGE CLAMP® para fixar o condutor, dispensando parafusos e reapertos.

2. Quais são os modelos mais comuns?
As séries 2002, 2004 2006, 2010, 2016 e 285 são as mais usadas, com variações PE (terra) e N (neutro).

3. Posso substituir bornes a parafuso pelos WAGO?
Sim. Todos são compatíveis com trilho DIN TS35 e possuem dimensões equivalentes.

4. Qual a diferença entre push-in, botão e alavanca?
Push-in = inserção direta; Botão = operação com ferramenta; Alavanca = abertura manual.
Todos compartilham a mesma base CAGE CLAMP®.

5. Onde comprar no Nordeste?
Na MGL Nordeste, parceira WAGO autorizada, com estoque local e suporte técnico especializado.
