Borne Fusível: Proteção, Segurança e Eficiência para Painéis Elétricos Industriais

🏭 Introdução: A importância da proteção nos painéis elétricos

Em qualquer sistema elétrico ou de automação industrial, a confiabilidade depende da qualidade das conexões e da proteção dos circuitos. Um simples curto-circuito em um sensor ou saída digital pode paralisar uma linha de produção inteira.
É por isso que o borne fusível se tornou um componente essencial dentro dos painéis elétricos modernos, combinando conexão segura e proteção imediata contra sobrecorrentes em um único módulo.

⚙️ O que é um Borne Fusível

O borne fusível é um tipo de borne de conexão para trilho DIN que integra um porta-fusível em seu corpo. Ele permite conectar e proteger condutores de forma prática e compacta, evitando danos a dispositivos e controladores.

Sua principal função é interromper automaticamente o circuito quando ocorre uma sobrecorrente, graças ao fusível instalado. Assim, o equipamento evita o superaquecimento e protege os componentes eletrônicos e cabos conectados.

🔌 Como funciona um borne fusível

O funcionamento é simples, mas extremamente eficaz:

1. A corrente elétrica passa normalmente pelo borne e pelo fusível.

2. Em caso de sobrecorrente ou curto-circuito, o fusível queima e interrompe o circuito instantaneamente.

3. O borne permanece instalado e o fusível pode ser substituído facilmente, sem desmontar fios ou cabos.

Modelos modernos incluem indicadores de LED, que acendem ao detectar um fusível aberto, facilitando o diagnóstico e reduzindo o tempo de manutenção.

🧠 Tipos de Bornes Fusíveis

Os bornes fusíveis estão disponíveis em vários formatos, adequados a diferentes aplicações industriais:

1. Borne fusível para fusível de vidro (5x20 mm ou 6,3x32 mm)

Usado em circuitos de controle e instrumentação, com baixa corrente (até 10 A).

2. Borne fusível tipo lâmina ou NH

Voltado para circuitos de potência ou proteção de motores, suportando correntes elevadas.

3. Borne fusível seccionável

Permite abrir manualmente o circuito para medições e testes, sem necessidade de remover o fio.

4. Borne fusível com LED indicador

Facilita o diagnóstico visual de falhas — ideal para painéis complexos e ambientes industriais críticos.

🛠️ Vantagens do Uso de Bornes Fusíveis

Proteção confiável Evita danos a equipamentos e cabos em caso de sobrecorrente.

Economia de espaço Substitui a necessidade de suportes externos de fusíveis.

Diagnóstico rápido Modelos com LED sinalizam o ponto de falha.

Segurança elétrica Reduz o risco de incêndios e danos ao CLP.

Organização no painel Mantém o cabeamento limpo e acessível para manutenção.

Em resumo, o borne fusível une proteção e praticidade, otimizando o design e a manutenção dos painéis industriais.

🧩 Aplicações Típicas

Os bornes fusíveis são amplamente utilizados em:

• Sistemas de automação industrial
  Proteção de saídas digitais e entradas analógicas de CLPs.

• Linhas de produção e máquinas automáticas
  Evitam paradas causadas por falhas elétricas.

• Sistemas de instrumentação e controle
  Protegem sensores, atuadores e transdutores.

• Painéis de distribuição e comando
  Distribuem energia de forma protegida e modular.

🔍 Diferença entre borne fusível e borne seccionável

Apesar de visualmente parecidos, os dois têm funções distintas:

• O borne fusível protege o circuito por meio do fusível.

• O borne seccionável apenas permite abrir o circuito manualmente, sem fusível.

Em muitos projetos, ambos são usados em conjunto: o fusível para proteção automática e o seccionável para manutenção e testes.

🧱 Instalação e Normas Técnicas

Os bornes fusíveis são montados sobre trilhos DIN padrão EN 60715 e seguem normas internacionais como:

• IEC 60947-7-3 – Bornes com porta-fusível.

• UL 1059 – Conectores industriais de segurança.

Essas normas garantem segurança, isolamento elétrico e durabilidade, fatores essenciais em ambientes industriais exigentes.

🏆 Principais Marcas e Modelos de Bornes Fusíveis

O mercado oferece diversas opções de fabricantes reconhecidos pela confiabilidade e qualidade industrial:

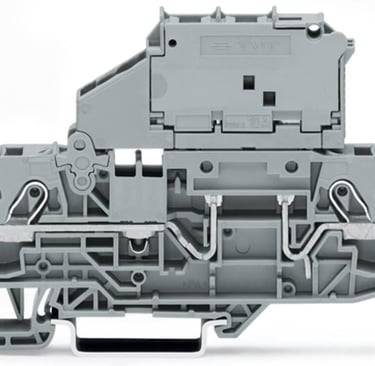

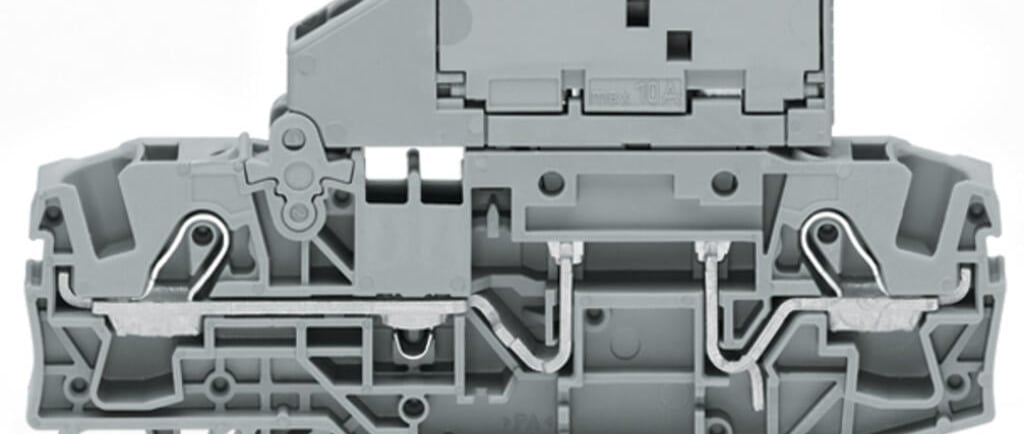

WAGO Séries 2006 e 282 com LED e tecnologia PUSH-IN.

Phoenix Contact Modelos ST 4-HESI e UK 5-HESI para trilho DIN.

Weidmüller Linha WFS e WTR com design compacto.

Siemens Série 8WA porta-fusível para painéis de comando.

ABB Linha PI-Spring Fuse Terminal Blocks com mola de pressão.

Finder / Schneider Electric Modelos industriais para baixa tensão e controle.

A escolha do modelo depende da corrente nominal, tipo de fusível, tensão do circuito e espaço disponível no painel.

⚡ Borne Fusível e o Futuro da Manutenção Inteligente

Com a digitalização industrial, o borne fusível evoluiu de um simples componente de proteção para parte do conceito de “painel inteligente”.
Hoje, fabricantes como WAGO e Phoenix Contact integram indicadores visuais, bornes com LED e sensores de estado, que facilitam o monitoramento remoto e reduzem paradas não planejadas.

Essas inovações fazem dos bornes fusíveis uma peça-chave na Indústria 4.0, unindo segurança, diagnóstico e conectividade.

💡 Conclusão: proteção inteligente começa pela base

O borne fusível é mais do que um acessório: é o ponto de segurança elétrica dentro do painel.
Escolher um modelo de qualidade e uma marca reconhecida faz toda a diferença na confiabilidade da instalação.
Na MGL Nordeste, você encontra as principais marcas do mercado com suporte técnico especializado e pronta entrega — tudo para garantir proteção, praticidade e eficiência no seu projeto.
